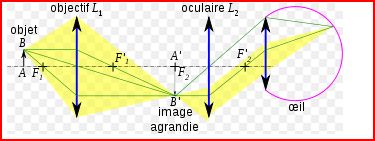

Un microscope est composé de deux systèmes optiques assimilés à deux lentilles convergentes :
- l'objectif (L1) de centre optique O1 et de distance focale image f'1.
- l'oculaire (L2), de centre optique O2 et de distance focale image f'2.
Afin de réaliser un schéma à l'échelle 1 sur la longueur d'une feuille A4, on prendra f'1 = 1,0 cm et f'2 =
4,0 cm.
La distance O1O2 est de 21 cm.
L'objet AB se trouve devant (L1), le point A étant sur l'axe optique commun à (L1) et (L2). Il est observé à
travers le microscope par un oeil normal qui n'accommode pas.
1. Faire un schéma du système optique, (L1) étant à 2 cm environ du bord gauche de la feuille.
2. Où est située l'image A2B2 de AB par le microscope ? Pourquoi ?
3. Où est située l'image A1B1 de AB par l'objectif, A1B1 étant un objet pour l'oculaire ?
Pourquoi ?
4. On suppose que la taille de A1B1 est de 1 cm.
Représenter A1B1 sur le schéma.
Construire deux rayons lumineux connus passant par B1 et traversant la lentille (L2).
5. Calculer la distance O1A. Préciser la position de A par rapport au foyer objet F1.
Calculer la taille de AB.
6. Construire deux rayons lumineux quelconques partant de B et arrivant en B1.
