Bonjour,

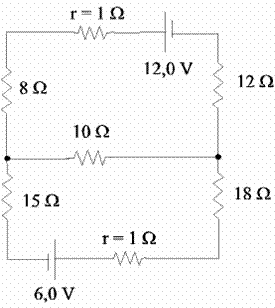

J'ai le circuit dont la représentation est attachée à ce post. Les résistances internes des deux piles sont représentées par r = 1 ohm. Je cherche dans un premier temps à calculer le courant débité par la pile de 12V avec la méthode superposition.
Dès lors, je courcircuite la pile de 6V (et j'enlève sa résistance interne de 1ohm). Ensuite je calcule la résistance équivalente du circuit comme suit (en partant du bas):
Req1 = 15 en série avec 18 = 33 ohm
Req2 = Req1 en parallèle avec 10 = 7.674 ohm
Req = 1 + 8 + Req2 + 12 = 28.674 ohm
Dès lors, de part V = RI je peux trouver I = V/R => I = 12/28.674 = 418 mA !
Cependant, la réponse que j'ai dans mon cours est 465mA.
Pouvez-vous m'aider à trouver mon erreur ?
Je vous remercie.
