Bonjour à tous,
je dois réaliser une étude et réalisation sur la simulation et la création d'une antenne groundplane quart d'onde.
Donnée :
Fréquence de résonance 2,4 Ghz
SWR : < 1,5
bande passante : 100 MHZ
Impédance de 50 ohms ( avec l'adaptation d'impédance )
Je dois réaliser une antenne plan de masse horizontale puis incliné à 45°
J'utilise le logiciel Mmana pour simuler l'antenne.
Il faut que je commente une méthode pour fabriquer l'antenne.
Le problème est que je n'arrive pas à conjecturer quelques choses par rapport au plan de masse.
L'Etat de mes travaux :
longueur d'onde /4 = 3,12 cm
Donc le fouet vaut cette valeur

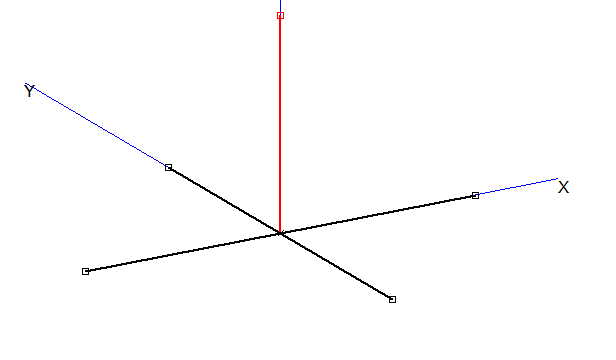

La masse correspond à 4 fils dans le même plan que le sol, tous les fils de masse sont à 90° par rapport aux autres fils de masses.
Pour les 4 fils à 2 cm j'ai Z= 19,7 -j19,22 ohm
à 10 cm Z= 36,3+j17,9 OHM
à 5 cm Z=64,3+j60 ohm
à 3 cm Z=26,1+j3,3 ohm
Faut il a moins conjecturer quelques choses ou c'est par tâtonnement ?
Mon but est d'avoir Z=50 ohm
merci de votre aide
Bonsoir
Avec cette structure, tu n'arriveras pas à avoir 50 ohms...
Tous les brins doivent avoir une longueur de /4.
Mais, pour l'impédance, tu obtiendras 22 ou 23 .
Pour obtenir 50 , il faut incliner les brins du plan de sol à 45° environ vers le bas ou alors utiliser un système d'adaptation comme un gamma-match par exemple, un tronçon de ligne, une adaptation simple stub ou double stub (mais incliner les brins vers le bas, c'est plus simple).
Il faut simuler l'antenne en présence du sol normalement bien qu'avec une groundplane, le sol ait peu d'influence.
