Bonjour j'ai un problème dans l'exercice suivant:
Un pont levis d'1 tonne forme un angle de 80° avec la verticale.
Il est supporté par deux chaînes accrochées à 8m de l'axe de rotation.
Sachant que la passerelle a 10m de long, calculez la tension dans les chaînes (R=402kg)
Je suis complètement perdu...
merci d'avance de votre aide!
autant pour moi, je me suis trompé de question! celle-ci est déjà résolue
la question était :
On veut faire franchir une marche à une roue en tirant horizontalement par l'intermédiaire d'une poulie.
Calculer : 1° la force minimale à exercer (r:17kg)
2°la force exercée par la roue sur le coin de la marche (ses deux composantes Sx et Sy) (r:-17,2kg;-20kg)
la roue est cylindrique R = 30cm, r=6cm, m=20kg.
la hauteur de la marche est de 10 cm
SFy=0 => G+Sy=0 => G=-Sy => Sy=-200N
SFx=0 => F+Sx=0 => F=-Sx => Sx=?; F=?
et je bloque dans la somme des moments de force car je ne vois pas comment bien placer G
d'avance merci!

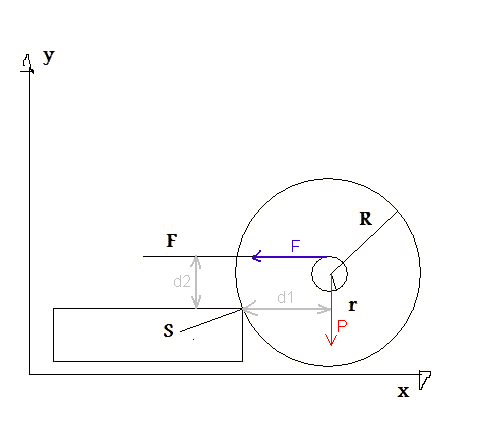

1°)
F.d2 > P.d1
F > (d1/d2).P
R = 30cm, r=6cm, m=20kg.
la hauteur de la marche est de 10 cm
d2 = R + r - h = 0,3 + 0,06 - 0,1 = 0,26 m
d1² + (R - h)² = R²
d1² + 0,2² = 0,3²
d1 = 0,1 * V5 (avec V pour racine carrée)
F > (0,1 * V5 / 0,26) * 20 * 9,8
F > 1,7.10^2 N
La force minimale pour faite gravir la marche au cylindre est donc juste un poil plus grande que 1,7.10^2 N
---
2°)
On considère le cylindre soulevé "d'un poil" du sol par l'action de F et en équilibre statique sur le coin S.
La somme vectorielle de P, F et de S est alors nulle.
Par projection sur l'axe ox horizontal :
S(x) = Fmin = 1,7.10^2 N
Par projection sur l'axe oy vertical :
S(y) = -P = -20*9,8 = -2,0.10^2 N
|S| = V(170²+196²) = 2,6.10^2 N
-----
Remarques
1°)L'unité SI d'une force est le N et certainement pas le kg.
Si, on veut à toute force utiliser le "kilogramme" comme unité d'une force, on ne peut en aucun cas le noter avec l'unité "kg" qui est réservée à une masse, on doit alors le noter "kgf" pour "kilogramme force" qui n'est pas une unité du SI.
2°)
Les données étant à 2 chiffres significatifs, on ne peut pas en mettre 3 dans la réponse de Sx par exemple, Sx doit aussi être limitée à 2 chiffres significatifs.
Sauf distraction.
