Mecanique statique
Bonjours, étant en deuxième années de DUT je m'entraîne afin de passer le concours Ensea, par contre je rencontre pas mal de problème pour la meca.
Voila un exercice :pourriez vous me donner des pistes pour commencer s'il vous plait (il faut repondre vrai ou faux aux affirmations).
On reprend l'embrayage EC30XP des exercices précédents et on cherche à déterminer le couple
Ce transmissible par le biais du ressort. Ce couple est dû aux forces de frottement qui s'exercent entre
la bague d'entrée 6 et le ressort 9 lorsque celui-ci se déforme (cf. Figure 3). En effet, lorsque l'anneau
8 de la Figure 2 est entraîné par les forces électromagnétiques, il exerce un effort axial sur le ressort
qui s'allonge tout en voyant son diamètre moyen d'enroulement diminuer.

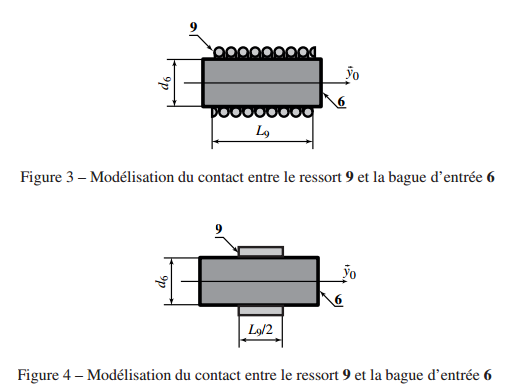

(A) Si considère le modèle de la Figure 3, avant qu'il ne rentre en contact avec 6, la sollicitation
mécanique intérieure dans le ressort 9 est principalement de la torsion.
(B) Si considère le modèle de la Figure 3, pour un effort axial donné exercé par l'anneau 8 sur
le ressort 9 et toutes autres grandeurs identiques par ailleurs, l'allongement de ce dernier
augmente avec le diamètre d6.
La détermination de la pression linéique de contact entre le ressort et la bague est complexe
ne fait pas l'objet de cette exercice. On propose pour simplifier un modèle surfacique (cf.
Figure 4) qui se traduit par une pression surfacique p s'exerçant sur une surface équivalente
cylindrique, de diamètre d6, de longueur égale à la moitié de la longueur sous charge L9
du ressort. On suppose en outre que le contact est régi par le modèle de Coulomb avec un
coefficient de frottement noté f .
(C) Le coefficient de frottement acier-acier est supérieur à 0,5.
(D) Si considère le modèle de la Figure 4, le couple Ce transmissible dans l'embrayage est tel
que :
|Ce| = (π/4)f d26L9 p
(E) Si considère le modèle de la Figure 4, le couple Ce transmissible dans l'embrayage est tel
que :
|Ce| = (π/2)f d26L9 p
Merci de votre aide
Salut,
Mes années d'école d'ingénieur commencent à s'éloigner, je vais essayer de te donner quelques pistes
A. En pratique, la pente de l'hélice est très faible, de qui revient à négliger les effets de la flexions et de la traction.
Que peux-tu en conclure ?
B. La longueur approchée d'un ressort déroulé est
n nbre de spires.
Donc pour un nombre de spires supposé constant, on peut en conclure ?
C. Faux, il me semble que c'est inférieur à 0,5.
D. et E. Je te conseille de chercher le couple transmissible pour le modèle simplifié
Merci de ton aide!!
A) Donc oui le ressort est principalement soumis a de la torsion. Mais comment sait tu que l'on peut négliger la traction? Car moi entre torsion et traction.
B) L et d6 sont proportionnelle. VRAI
C) Oui il est de 0.1. FAUX
Ensuite je ne suis pas sure d'avoir bien compris le mécanisme peut tu m'éclaircir?
A. C'est faisant un calcul de résistance des matériaux en cherchant à exprimer le torseur de cohésion en fonction de l'angle (pente de l'hélice).
Comme en général, est faible, cela revient à négliger les autres contributions.
B. Ok
C. Ok
D./E. En cherchant à démontrer le couple transmissible pour le modèle simplifié, tu sauras dire si c'est vrai ou faux (cf. ma formule).
Dis moi si je me trompe. Mais en fait le ressort est enrouler autour de deux arbres, un en entré et un autre en sortie, plus la vitesse de rotation est élever, plus il sera enrouler fort sur les deux arbre et mieux il les liera?
Tout est dans l'application des lois de Coulomb, plus du serreras, et plus l'adhérence entre le ressort et l'arbre 6 sera conséquente, et donc plus le couple transmis sera important.
Bon en appliquant ta formule je tourve
Mais en fait le problème c'est que cette formule on ne l'a jamais apprise, faut il la connaitre?
C'est bon, je voulais m'en assurer
A la seule chose : R est une constante si c'est le rayon, donc dR = 0;
Attention aux notations.
Sinon, oui, je ne conseille d'avoir en tête cette formule, car elle te permet de répondre aux deux dernières questions
Je t'en prie, c'est pas mal, ça me permet de réviser un peu
Car une fois que tu as ton diplôme en poche, tu te rendras vite compte que des notions se perdent si ce n'est pas ton domaine de spécialisation
