Bonjour à tous.
Voilà, mon problème vient de la masse dans un circuit (RL, RC et RLC dans mon cas). En fait, je ne vois pas à quoi sa correspond et comment la faire apparaître dans le circuit.
Si quelqu'un pourrait m'aider, ce serait sympa! Merci d'avance pour vos réponses.
Bonjour
Dans un circuit, la masse est l'endroit du circuit (fil) qui est pris comme potentiel de référence (potentiel nul) pour les mesures de tensions. Elle est généralement reliée à la borne - du générateur. Elle doit etre commune pour toute mesure de tension effectuée au volmètre ou à l'oscilloscope.

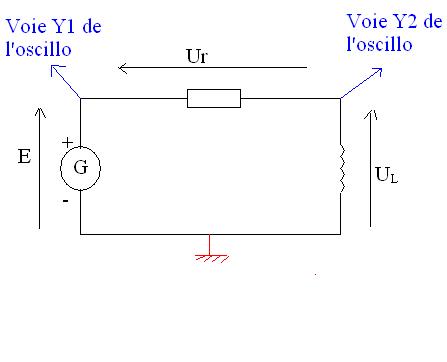

Exemple : Circuit RL. Si tu désires visualiser la tension E et la tension UL il faut placer les dipoles de telle sorte qu'il y ait une masse commune :
