Manomètre.. Incompréhension
Bonjour,
Un tube en U dont les branches sont très longues, de section s=1cm², est ouvert aux deux extrémités. Il contient de l'eau. D'un côté, on verse 10 cm3 d'huile. La différence de niveau des surfaces libres est x=15mm
a) Calculer la masse volumique de cette huile.
Voici ma réponse :
P1=P2
rho(huile)*g*h + Patm = rho(eau)*g*h' +Patm
rho(huile) = rho(eau) *(h /h')
h=10cm car ( h= V/s)
h'= 10cm -15mm = 8.5cm
On trouve donc rho (huile)= 850 kg.m-3
b)On relie la branche qui contient de l'huile à une conduite de gaz pour mesurer la pression de ce gaz.L'autre branche du tube est toujours ouverte sur l'atmosphère. La surface de séparation de l'huile et de l'eau se déplace de y=15cm. Calculer l'excès du gaz sur la pression atmosphérique
Voici la correction que j'ai mais je ne la comprends absolument pas..
P1=P2
Rho(huile) *g * h + P(gaz) = Rho(eau) *g* h'' =Patm
P(gaz)- Patm = rho(eau)*g* h'' - Rho(huile)*g*h
avec h=10cm
h'' = 8.5 +15+15 = 38.5cm
Ce que je comprends pas c'est pourquoi on compte 2fois 15cm dans h'' et que h ne varie pas.
Si quelqu'un pourrait m'aider à comprendre cette démarche!
Merci par avance
Bonjour,

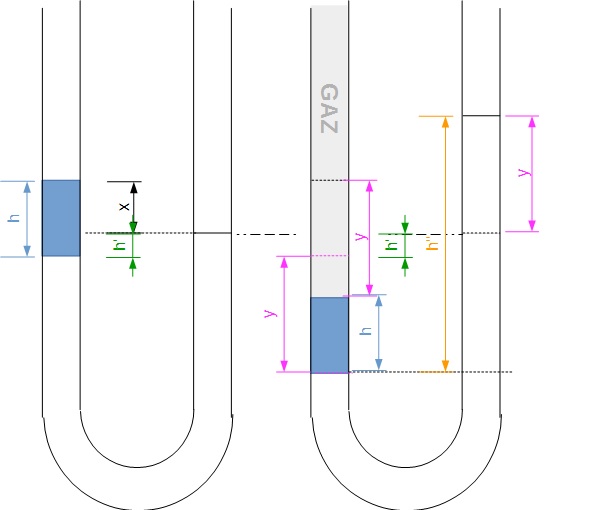

Dans la deuxième question on écrit à nouveau l'égalité des pressions pour le niveau correspondant à la séparation huile-eau
Mais par rapport à la première question, ce niveau a baissé de 15 cm dans la branche qui contient de l'huile
Et donc le niveau de la séparation eau-air dans l'autre branche a monté de 15 cm...
Bonjour picard
Aucun doute : tout exercice de physique devrait commencer par un schéma. Les tiens sont bien réalisés (quel logiciel utilises-tu ? ).
Bonjour, je vous remercie d'avoir pris le temps! Votre schéma me permet d'avoir une meilleure vision et donc de mieux comprendre! Merci
Bonne journée
Bonjour Coll, bonjour Biloou62.
J'utilise "Libre office", j'y retrouve sensiblement les mêmes fonctionnalités que dans Microsoft Office, avec lequel j'ai travaillé tant que j'ai été en activité, mais que je n'ai pas racheté lorsque mon précédent ordi m'a lâché en août dernier.
Faire un schéma à l'ordi demande quand même pas mal de temps (10 à 15 min pour celui ci).
A plus.
