bonjour,
je bloque sur la lois de Kirchoff

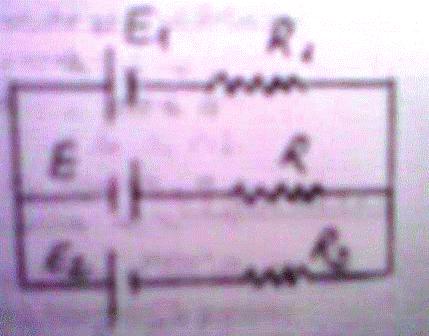

bon voila le shema :
avec E un recepteur et E1 et E2 deux generateur
a)-calculer le courant qui travers le recepteur en utilisant la lois de Kirchoff ?
b)- avec le theoreme de superposition ?
reponse :
a)- eqt aux noeuds :
on a 2 noeuds => 2-1=1 deonc une seul eqt
on prend le noeuds N1 : I1 + I2 = I => I1 + I2 - I = 0
- eqt aux mailles :
maille 1 et 2 : la je bloque , je sait pas par ou commence !!??!!
si possible une petite explication detaille de cette etape
et merci d'avance
Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois !
On part d'un point de la maille et on tourne pour y revenir ca fait donc 0. On ecrit la loi d'ohm au fur et a mesure des rencontres des resistances en les multipliant par le courant qui les traverse on prend pour les fem le signe de la borne d'entrée.
