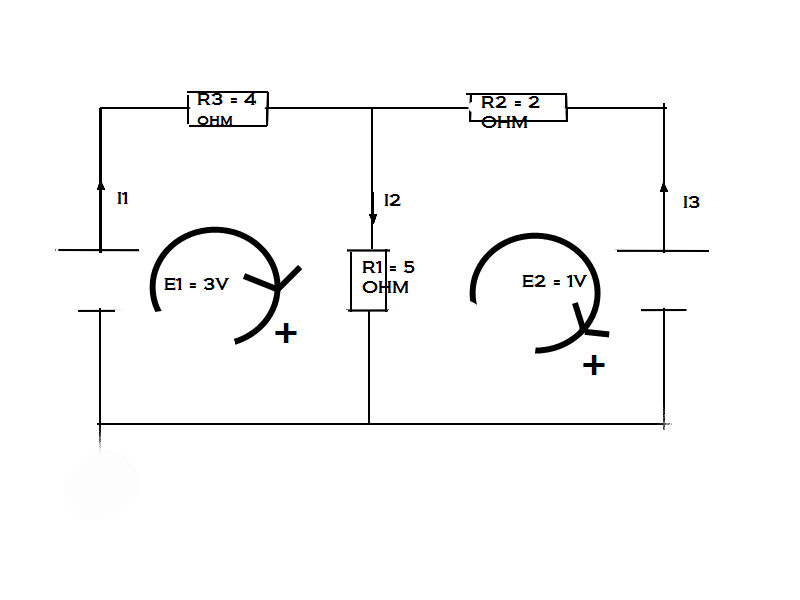

bonsoir , c' etait pour une correction et une aide au niveau des intensité des courants de mon exercice
1) combien y-at-il de :
a) Noeud ?
b) Mailles ?
a) 2 noeuds
b) 2 mailles
2) ecrire les equations de Kirchhoff associées a ce circuit
M1
3 = 4 I1 + 5 I3
3 = 4 I1 + 5 (I1 + I2)
3 = 9 I1 + 5 I2
M2
1 = 5 I3 + 2 I2
1 = 5 (I1 + I2) + 2I2
1 = 5 I1 + 7 I2
ps: apres ça je ne sais pas si il faut continue ou ajouter quelque chose
3) determiner les intensités des courant I1, I2, I3
I1 + I2 = I3
I1 + I2 - I3 = 0
et la ... bloque
dsl pour l imaj =S j ai fai ce que j ai pus , mon scanner ne se connecte pas au pc . . .
Bonsoir,
1)a) 2 nœuds dont 1 indépendant.
b) 3 mailles dont 2 indépendantes.
2) Loi des noeuds : I2 = I1 + I3
Loi des mailles :
E1 = UR3 + UR1
E2 = UR2 + UR1
3) Système trois équations à 3 inconnues suivant
3 = 4*I1 + 5*I2 + 0*I3
1 = 4*I1 + 0*I2 + 2*I3
0 = I1 - I2 + I3
2 = 5*I2 - 2*I3
0 = I1 - I2 + I3
1 = 4*I1 + 0*I2 + 2*I3
I2 = 2/5*I3
0 = I1 + 3/5*I3
1 = 4*I1 + 2*I3
A partir de là, tu dois pourvoir t'en tirer. On a un système 2x2 et une condition sur I2.
oups , bonjour
pour la 1 je crois que c est :
-Noeud : la somme des intesités qui rentrent est egal a la somme des intensités du courant qui sortent
-Maille : la somme des tensions est nul ...
euh
voila
Pas de chance !! Je ne l'ai pas demandé la loi des nœuds/maille. Mais la définition d'un nœud et d'une maille.
noeud : ou il ya plus de 2 droite qui se rejoignent ...
maille :"chaque generateur" je n ai pas mon cahier pres de moi et j ai du mal a exprimer ...
Tes définitions ne sont pas très claires. Et sans déf claire, il est difficile d'appliquer sans encombre.
nœud : point de jonction d'au moins 3 fils.
maille : ensemble de branche formant un contour fermé.
Ensuite, donne moi la loi des noeuds et loi des mailles (reprends les un peu).
bonsoir dsl du retard
enfette je ne comprenais pas parceque je me suis tromper avec les chiffres des intensites
et lorsque j ai refais l exercice avec mon prof j ai vu mon erreur
merci d avoir voulu m aider =)
