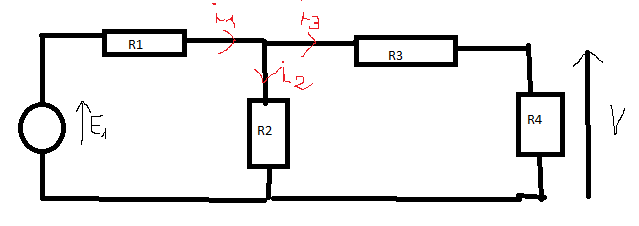

bonjour je dois utiliser la loi des noeuds et des mailles pour trouver v et ensuite utiliser le diviseur de tension puis avec le diviseur de courant pour calculer la tension v
j'ai fait V= E1-R1I1+R3I3 Pour le reste je vois pas comment faire ...
merci d'avance
Edit Coll : niveau modifié selon le profil que tu as déclaré
Bonjour,
Il faut y aller progressivement
Tu as d'abord I1=I2+I3
Le courant I3 traverse une résistance équivalent Rs = R3 + R4 qui sont en série
Donc tu as V = R2I2 = RsI3 = (R3+R4)I3 soit I3= V/Rs et I2 = V/R2
Le circuit de tension V est aussi une résistance équivalente Rp telle que:
1/Rp = 1/R2 + 1/Rs puisque R2 et Rs sont en parallèle
En définitive tu as E1 = (R1+Rp)I1
Soit I1 = E1 / (R1+Rp)
Soit alors E1 / (R1+Rp) = V/Rs + V/R2
càd V = E1 / (R1+Rp)) / (1/Rp)
En définitive V = (E1 * Rp) / (R1+Rp)
A toi de vérifier
Bon courage
E1 - R1.i1 - R2.i2 = 0
R2.i2 - R3i3 - V = 0
V = R4.i3
i1 = i2 + i3
On élimine i1
E1 - R1.(i2 + i3) - R2.i2 = 0
R2.i2 - R3i3 - V = 0
V = R4.i3
On élimine i3
E1 - R1.(i2 + V/R4) - R2.i2 = 0
R2.i2 - R3.V/R4 - V = 0
On élimine i2
i2 = (E1 - VR1/R4)/(R1+R2)
i2 = (R3.V/R4 + V)/R2
(E1 - VR1/R4)/(R1+R2) = (R3.V/R4 + V)/R2
E1.R2 - V.R1.R2/R4 = V.(R3/R4 + 1).(R1+R2)
E1.R2 = V.[(R3/R4 + 1).(R1+R2) + R1.R2/R4]
E1 = V.[(R3 + R4).(R1+R2) + R1.R2]/(R2.R4)
V = E1.R2.R4/[(R3 + R4).(R1+R2) + R1.R2]
V = E1.R2.R4/(R1R3 + R2R3 + R1R4 + R2R4 + R1.R2)
-----
Autrement :
Avec U la tension aux bornes de R2 (flèche vers le haut).
Z = R2//(R3+R4) = R2*(R3+R4)/(R2+R3+R4)
E1/(R1+Z) = U/Z
U = E1.Z/(R1+Z)
V/R4 = U/(R3+R4)
V = U.R4/(R3+R4)
V = E1.Z/(R1+Z) * R4/(R3+R4)
V = E1.R4/(R3+R4) * Z/(R1+Z)
V = E1.R4/(R3+R4) * (R2*(R3+R4)/(R2+R3+R4))/(R1 + R2*(R3+R4)/(R2+R3+R4))
V = E1.R4/(R3+R4) * R2*(R3+R4)/(R1.(R2+R3+R4) + R2*(R3+R4))
V = E1.R4.R2/(R1.(R2+R3+R4) + R2*(R3+R4))
V = E1.R2.R4/(R1R3 + R2R3 + R1R4 + R2R4 + R1.R2)
-----
Sauf distraction.
