Niveau première

Loi d'ohm - Tension

Posté par
b1905 22-05-09 à 15:47

Bonjour, voila je bloque sur un exercice dont voici l'énoncé :

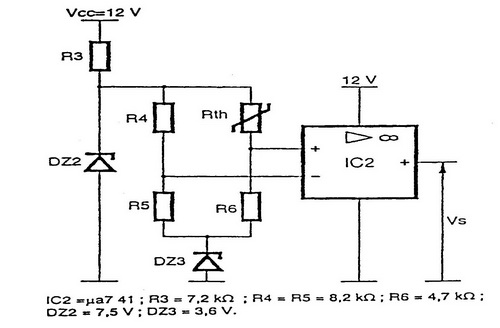

(schéma en piece jointe)

1/.Déterminer la tension aux bornes de l'ensemble (R4, R5) puis la tension sur l'entrée inverseuse de IC2.

2/. Déterminer la tension aux bornes de l'ensemble (R6,Rth) puis l'expression littérale de la tension sur l'entrée non-inverseuse de IC2.

----------------
Merci pour votre aide

$Loi d\'ohm - Tension$

Posté par re : Loi d'ohm - Tension 22-05-09 à 18:42

Bonjour,
Pas très compliqué ...
1)
$v^-\,=\,(V_{z2}\,-\,V_{z1})\frac{R_5}{R_4\,+\,R_5}\,+\,V_{z1}$
2)
$v^+\,=\,(V_{z2}\,-\,V_{z1})\frac{R_6}{R_6\,+\,R_{th}}\,+\,V_{z1}$

Posté par re : Loi d'ohm - Tension 22-05-09 à 20:10

Pour v- = 7.5 V , C'est bon ?

Posté par re : Loi d'ohm - Tension 22-05-09 à 21:32

J'ai appelé une tension V_z1 au lieu de V_z3. Mais je pense que tu as compris quand même.
V_z2 est la tension aux bornes de DZ2 et V_z3, la tension aux bornes de DZ3.
$v^-\,=\,(V_{z2}\,-\,V_{z3})\frac{R_5}{R_4\,+\,R_5}\,+\,V_{z3}$
$v^+\,=\,(V_{z2}\,-\,V_{z3})\frac{R_6}{R_6\,+\,R_{th}}\,+\,V_{z3}$

Je ne sais pas comment tu fais pour trouver 7,5 V.
$v^-\,=\,(7,5\,-\,3,6)\frac{8,2}{8,2\,+\,8,2}\,+\,3,6\,=\,5,55 V$

Pour v⁺, on ne peut pas faire l'application numérique à cause de R_th qu'on ne connaît pas.
