loi d'ohm pour un dipole actif
bonjour,
pour cette exercice j'ai réussi a trouver le montage qu'il fallait pour étudier la caractéristique d'une génératrice à courant continu.j'ai le tableau (avec lequel j'ai tracé la caractéristique u(i))
i(A)|0 |0.1 |0.2 |0.3 |0.4 |0.5 |0.6 |0.7 |
u(V)|20.0|19.8|19.5|19.3|19.0|18.8|18.5|18.3|
a l'aide de ce tableau il faut que j'en déduise le MET(modèle équivalent de Thévenin)du générateur.
Puis je dois calculer l'intensité i du courant dans la résistance, la valeur de R et la puissance fournie par le générateur sachant que u=19.2V et que le générateur débite dans une résistance R.(je ne sais pas s'il faut s'aider du tableau)
Merci
rebonjour
Pour Déterminer le MET, il faut déterminer les 2 élèments:
** Uo = tension à vide (facile)
** la résistance interne ( à l'aide de la courbe)
Puis je dois calculer l'intensité i du courant dans la résistance, la valeur de R et la puissance fournie par le générateur sachant que u=19.2V et que le générateur débite dans une résistance R.(je ne sais pas s'il faut s'aider du tableau)
Ecris tes questions telles qu'elles sont posées!!!!!!
je ne sais pas comment déterminer ces 2 éléments sur ma courbe je n'ai que u et i pas R
A moins que la tension a vide soit quand i=0? sur mon tableau?
Comment faire pour calculer la résistance interne?
merci
donc dans cette exercice Uo=20.0V ci on regarde le tableau mais pour la résistance interne comment fait-on? svp

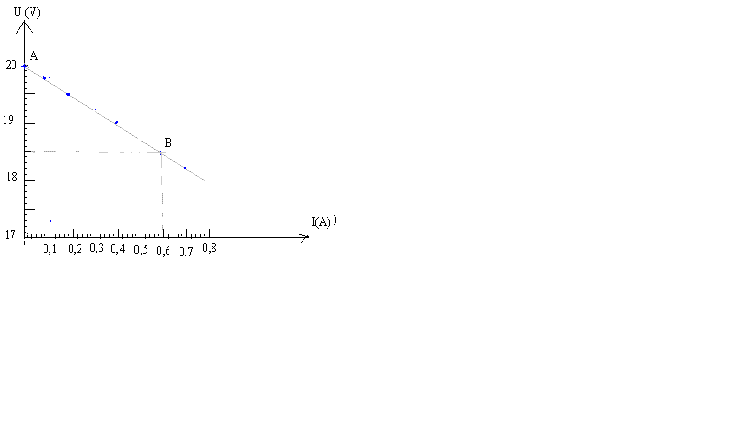

** Tu traces d'abord la courbe u = f(i) en traçant une droite moyenne (car tes points seront légèrement décalés, c'est souvent le cas des points expérimentaux)
** La résistance interne c'est la valeur absolue du coefficient directeur de la droite.
attention pour que Ro soit en Ohm, I doit être en A et U en V
Ok maintenant je vous réécris la question pour que vs compreniez bien:
le générateur débite dans une résistance R.on mesure entre ses bornes la tension u=19.2V. Calculer l'intensité i du courant de la résistance, la valeur de R et la puissance P fournie par le générateur.
merci
Tu as trouvé combien pour Uo et Ro?

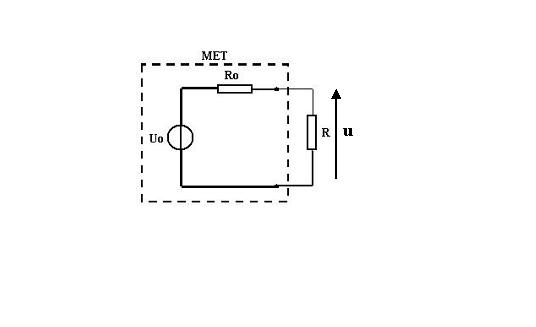

voici le montage équivalent, tu as une seule maille. En utilisant le diviseur de tension tu peut calculer R puis avec la loi d'Ohm tu calcules I
désole pour le retard,
ce montage est le MET du générateur.?
je ne comprends pas comment faire donnez moi la formule pour trouver R svp.
merci
bonjour 122155
j'aurais aimé qu'il les trouve tout seul! j'attendais ses réponses et sa contribution.
non mais je voulais juste lé résultats après j'aurai compris, avec la méthode.
et donc après avoir trouvé Ro et Uo que fais-je?
merci
