Bonjour, pourriez vous m'aider à finir cet exercice d'optique?
J'ai juste besoin d'aide pour la question 5) Le voilà :
Une diapositive est un film transparent de dimension 24mm X 36mm, que l'on éclaire avec une lampe de poche puissante. Cela constitue un objet lumineux de dimension verticale 24mm. On appellera AB la moitié de cet objet, A étant le centre de la diapositive, B son extrémité supérieure (on a donc AB= 12mm). On tente de fabriquer une visionneuse à l'aide d'une lentille de vergence C= 25
On aimerait construire une visionneuse où l'image, renversée, est dix fois plus grande que l'objet.
1)Déterminer la distance focale f' de la lentille
-> f'=4,0cm Ok
2)En appelant O le centre optique de la lentille et A' l'image de A par cette lentille, montrer que l'on peut écrire OA'=OA, où est le grandissement.
->OK
3)A l'aide de la formule de conjugaison de Descartes, montrer que OA=f'(-1+(1/))
->OK
4)Calculer OA, puis OA'. Montrer que l'encombrement total du dispositif ainsi formé est près de 50cm.
-> OA=-4,4cm, OA'=44cm, AA'=48cm Ok
5)Trouvant un tel dispositif trop encombrant, on utilise en outre un miroir, incliné à 45° par rapport à l'axe optique, et dont le point d'intersection M avec l'axe optique est situé à 20,0cm du centre optique de la lentille.

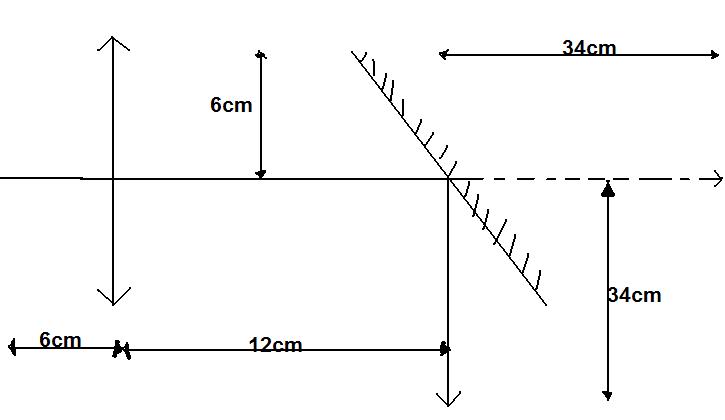

Le schéma ci-dessous est un schéma de principe (pas à l'échelle). Il indique les dimensions réelles dont il faut tenir compte pour réaliser le schéma à l'échelle sur une feuille de papier millimétré.
Recopier le schéma à l'échelle 1/2 par rapport aux valeurs réelles, en y portant les points utiles, l'objet AB, son image par la lentille A1B1 et l'image définitive A'B'. On tracera la marche de trois rayons issus de B. Compléter ensuite en traçant le point C, symétrique de B par rapport à A, et son image C', de manière à réaliser l'ensemble de la diapositive. Quel est l'encombremen de ce dispositif?
Où placer l'objet AB? Comment le savoir?
Merci
"et dont le point d'intersection M avec l'axe optique est situé à 20,0cm" à remplacer par " et dont le point d'intersection M avec l'axe optique est situé à 12,0cm "

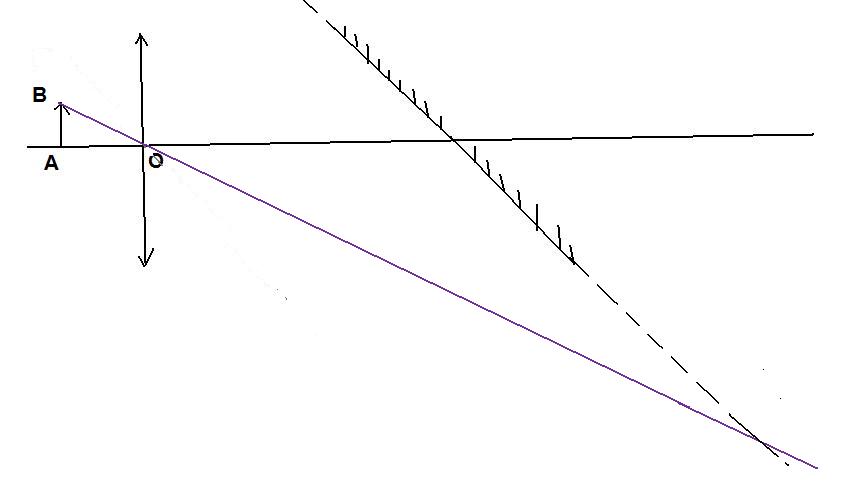

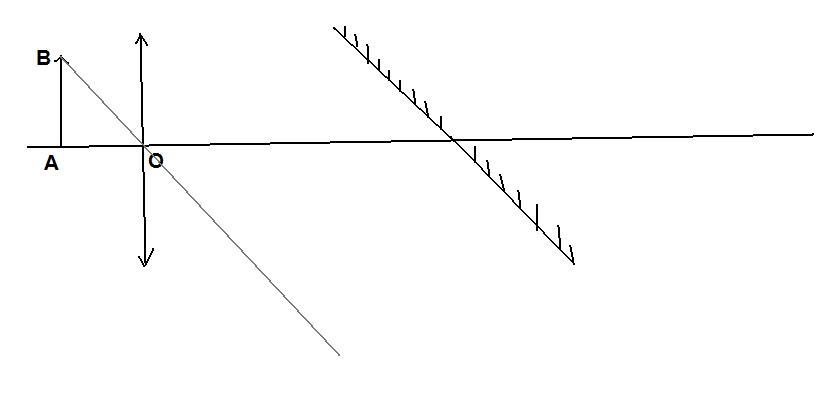

Je vais supposer qu'on se sert des questions précédentes, ce qui parait logique. Je bloque comme vous pouvez le voir sur mon schéma
Bonjour Romane,
Il y a quelque chose que je ne comprends pas.
Dans le texte, on dit que le miroir est à 20 cm de la lentille.
Sur le schéma, on a 12 cm.
L'objet est trop grand. Il faut faire le dessin à l'échelle.
C'est pour cela que tu obtiens un résultat bizarre...
C'est bon j'ai réussi
Par contre https://www.ilephysique.net/sujet-optique-lunette-240207.html avec Masterrr on bloque
C'est une lunette astronomique dite afocale (parce que l'oeil n'accommode pas).
Pour cela, il faut que le foyer image de l'objectif soit confondu avec le foyer objet de l'oculaire.
Donc, l'image d'un objet à l'infini se forme au foyer image de l'objectif. Comme c'est aussi le foyer objet de l'oculaire, le faisceau ressort parallèle (l'image est à l'infini).
