jules et julien ont realise l experience de la lecon et julie a utilise un ordinateur pour analyser les resultats de leurs mesures.
a)Quelles sont les grandeurs electrique qui ont ete mesurees par les deux garcon?
b)Quelle est la plus grande valeur de tension electrique mesurée par jules et julien?
c)Quelle sorte de logiciel julie a-t-elle utilisé?
d)A partir du document informatique obtenu par julie,combien de caracteristiques a t on tracé?
e)Representer le schema du montage realise par jules et julien .
f)Determiner les valeurs des resistances utilisées.

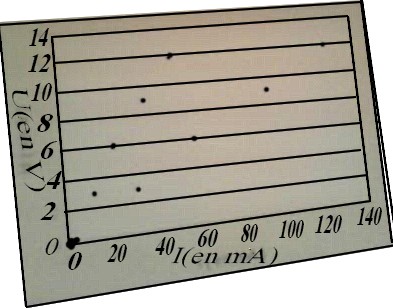

voici le document obtenu par julie:
s il vous plait j'ai vrement besoin d aide car je n ai rien compris du tout s il vous plait aider moi!!
je remerci deja tous ce qui pourrons m aider .
Salut,
a. Si tu lis le graphique :
- en ordonnée tu mesures la tension U en V
- en abscisse tu mesures l'intensité du courant I en mA
b. Courbe 1 : U = 12 V, I = 50 mA (il me semble, mauvaise qualité du schéma)
Courbe 2 : U = 12 V, I = 130 mA
c. Regressi ou encore excel par exemple
d. On a tracé 2 droites donc 2 caractéristiques
e. A faire
f. D'après la loi d'Ohm U = R.I
Les droites passent par l'origine donc elles sont de la forme U = k.I
où k est la pente de la droite. Donc par identification k = R.
Calcule la pente de chaque droite pour avoir R
