Bonjour...

"Le générateur a une masse électrique non reliée à la terre."
Ceci veut tout simplement dire que votre générateur ne dispose pas, sur sa prise secteur, d'une prise de terre, ce qui ne risquera pas de créer des problèmes de masse (et donc de court-circuit) lors du branchement de votre oscilloscope.
On dit que le générateur est à "masse flottante".

Commencer par faire un schéma de votre situation...



Q1)
La réponse est dans l'énoncé :
"Un oscilloscope permet de relever la tension aux bornes de la bobine et de la résistance. "
Donc vous visualisez la tension u_R(t) et u_L(t) sur les voies A et B.


Simple remarque...
--> Comme l'avez souligné : Effectivement, par la loi d'Ohm, vous savez que vous visualisez le courant i(t) parce que u_R(t) = R x i(t)




Q2)
Non, vous avez raison... N'oublier pas que vous êtes face à un livre qui peut présenter des erreurs de frappe !

Mais oui, on doit utiliser les lettre minuscules pour les phénomènes variables.

Donc l'expression de u_L(t) = L x di(t)/dt + r x i(t)
ou plus simplement, pour simplifier (les physiciens aiment ça !): uL = L.di/dt + r.i (en n'oubliant pas que i = i(t) variant au cours du temps...)

Comme signalé par l'énoncé, vu que la bobine est idéale, alors r = 0 donc u_L = L x di/dt


Q3)

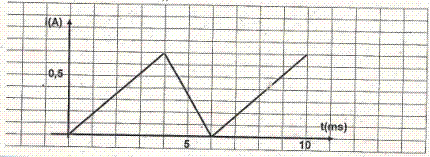

On vous a donner le graphe de i(t), donc en clair, c'est la voie qui visualise u_R(t) au facteur R près.

Et vous savez que di/dt représente la dérivée de i par rapport au temps...


Donc observez votre graphique, c'est une succession de portions de droites affine, d'équation mathématique du type y = ax+b.




Adapté ici, vos portions de droites ont pour équation i(t) = a x t + b, donc si vous dérivez par t, vous obtenez di/dt = a (qui est une constante !)

Multipliez cela par L (en Henry) et vous obtenez u_L = L.di/dt = L x a.

Il ne vous reste alors qu'à déterminer le coefficient directeur "a" de chaque portion de droite pour avoir la courbe à tracer !

Vous allez dessiner une portion horizontale positive de 0 à 4ms, puis un morceau horizontal négatif entre 4 et 6ms et le même morceau qu'en premier pour la partie entre 6 et 10ms.
(Ca ressemble à un signal créneau/carré)

Voilà!
Cordialement.

2 et 3)

UL(t) = L.di/dt

Pour t dans [6k ; 4 + 6k] ms avec k dans Z, di/dt = 0,7/0,004 A/s = 175 A/s
Et donc UL(t) = 0,1 * 175 = 17,5 V

Pour t dans [6k+4 ; 6 + 6k] s avec k dans Z, di/dt = -0,7/0,002 A/s = -350 A/s
Et donc UL(t) = 0,1 * (-350) = - 35 V
-----


Sauf distraction.



J'arrive effectivement au même résultat J-P, je vous remerci infiniment tous les deux pour votre aide car j'ai vraiment tout compris
