L'énergie et Intensité
je voudrais quand m'aide car je ne comprend pas cette exercice
exercice 1:
** exercice effacé **
L'énergie et Intensité
exercice 2:

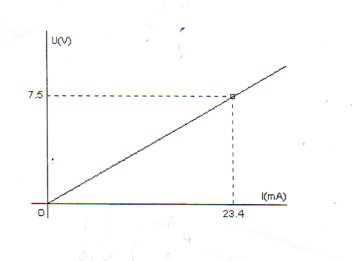

On a tracé ci-contre la caractéristique intensité tension d'un conducteur ohmique
1)Faire le schéma du montage pour réaliser les mesures
2)Quelle est la résistance de ce conducteur ohmique ?
3)Quelle est la tenson à ses borne lorsqu'il est traversé par un courant de 15 mA
4)On applique à ce pôle une tension de 8,0 V . Calculer l'énergie dissipée par effet Joule en un quart d'heure de fonctionnement
Merci d'avance
*** message dupliqué ***
Edit Coll : topic dupliqué, merci de respecter la FAQ, un problème = un topic
la FAQ du forum
votre niveau
siteBonsoir,

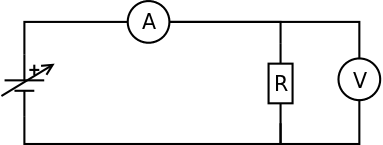

1) Voir le dessin ci-dessous.
Il faut mesurer la tension U aux bornes de la résistance (le conducteur ohmique) et l'intensité I qui le traverse.
Rappel : le voltmètre se place en dérivation aux bornes du dipôle, l'ampèremètre se place en série dans le circuit.
On utilise un générateur de tension continue dont on peut régler la valeur. On choisit une valeur pour le générateur (par exemple 1V, 2V, 3V,...) et on relève les valeurs de U et de I.
2) D'après la loi d'ohm, la tension U et l'intensité I pour un conducteur ohmique de résistance R sont reliées par la relation :
La caractéristique tension-intensité est donc une droite qui passe par l'origine, et dont la pente (le coefficient directeur) est égale à R.
On calcule le coefficient directeur a de la droite :
La valeur de la résistance de ce conducteur ohmique est de 320
3) On utilise la loi d'Ohm : U = R x I, avec R = 320 et I = 15 x 10-3 A.
U = 4,8 V.
4) On sait que l'énergie E dissipée par un dipôle de puissance P fonctionnant pendant une durée t est :
E = P x t. (1)
De plus, la puissance P consommée par un dipôle ohmique traversé par un courant I et soumis à une tension U est :
P = U x I. (2)
En utilisant la loi d'ohm U = R x I, on peut remplacer I dans la relation (2) précédente. , donc :
(3)
Remplaçons P dans l'expression (1) par la valeur trouvée dans (3) :
L'énergie dissipée par ce dipôle en un quart d'heure est de 179 J.
Remarque :
Sauf erreur de ma part, pour être correct et tenir compte du nombre de chiffres significatifs des données de l'énoncé, on devrait écrire :
R = 0,32 x 103 et E = 1,8 x 102 J
puisque les valeurs sont données avec seulement 2 CS.
