Bonjour,
Pourriez Vous M'aider A Comprendre Cette Formule?
La Voila: U = E + rI
Je Sais Bien Que U C'est La Tension Et E C'est La F.E.M Et rI C'est La Resistance Interne..
Mais.. Il Y A Des Fois Ou Je Vois La Formule Autrement, Comme:
U = E - rI
et
U = E + rI
Quand On Met - Et Quand On Met + ?
Merci En Tout Cas
Salut!
Cas des récepteurs actifs
Loi d'ohm pour un récepteur:
La caractéristique UAB = f(I) d'un récepteur actif a l'allure suivante (ça peut correspondre par exemple à un électrolyseur):
Cette caractéristique est linéaire et ne passe pas par l'origine. Son équation est de la forme UAB=a.I + b.
L'ordonnée à l'origine b a la dimension d'une tension. Cette tension est appelée force contre électromotrice du récepteur et est notée E'.
Le coefficient directeur a s'exprime en V.A-1, c'est à dire en ohms. Il a donc la dimension d'une résistance. Le coefficient directeur représente la résistance interne du récepteur et est noté r'.
On en déduit la loi d'ohm pour un récepteur:
UAB = E' + r'.I
avec
UAB: Tension électrique aux bornes du récepteur en volts (V).
E': Force contre électromotrice du récepteur en volts (V).
r': Résistance interne du récepteur en ohms (W)
I: Intensité du courant traversant le récepteur en ampères (A).
Transfert d'énergie pour un générateur
Loi d'ohm pour un générateur

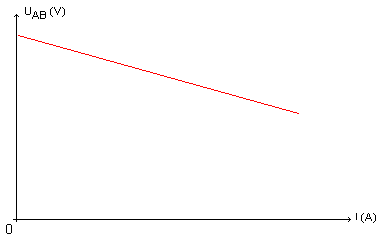

La caractéristique UAB = f(I) d'un générateur a l'allure suivante:
Cette caractéristique est linéaire et ne passe pas par l'origine. Son équation est de la forme UAB=a.I+b.
L'ordonnée à l'origine b a la dimension d'une tension. Cette tension est appelée force électromotrice du générateur et est notée E.
Le coefficient directeur a est négatif et s'exprime en V.A-1, c'est à dire en ohms. Il a donc la dimension d'une résistance. Le coefficient directeur représente l'opposé de la résistance interne du générateur et est noté -r.
On en déduit la loi d'ohm pour un générateur:
UAB = E - r.I
avec
UAB: Tension électrique aux bornes du générateur en volts (V).
E: Force électromotrice du générateur en volts (V).
r: Résistance interne du générateur en ohms (W)
I: Intensité du courant traversant le générateur en ampères (A)
Cela dépend si on a un générateur ou un récepteur.

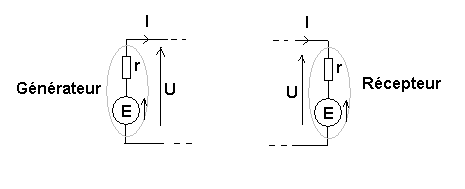

Conformément aux schémas ci-dessus :
Si on a un générateur : U = E - rI
Avec E la force électromotrice du générateur, r sa résistance interne et I l'intensité de courant dans le circuit.
Si on a un récepteur : U = E + rI
Avec E la force contre-électromotrice du récepteur, r sa résistance interne et I l'intensité de courant dans le circuit.
Exemple de générateurs : alimentation continue, génératrice ...
Exemple de récepteurs : Moteur continu, électrolyseur ...
-----
Sauf distraction.
