II/ Intensité-tension :
un montage simple avec une pile de 6V, un résistor et une lampe de 6V-05A
Dans le montage schématisé ci-dessus, on désire mesurer l'intensité du courant qui traverse le dipôle ohmique et la tension aux bornes de ce dipôle.
1) Refaire le schéma du circuit avec les appareils nécessaires pour la mesure des deux grandeurs.
2) L'intensité du courant dans la lampe est 200 mA.
Quelle est l'intensité du courant traversant le conducteur ohmique ? Justifier. 3) La tension aux bornes du conducteur ohmique est 2V.
a) Calculer la résistance du conducteur ohmique. Justifier. b) Calculer la tension aux bornes de la lampe. Justifier. c) La lampe brille-t-elle normalement ? Justifier.
j'ai mis c'es A car il faut décaler les virgules de 2 rangs
elle est de -1V
elle est de 1V car 2-1=1
non car elle est normal avec 6V
c'est un circuit en série
pour le dessin ,j'ai un scann mais je n'arrive pas a le mettre sur le foruù
bonsoir, ouvre ton fichier sur paint puis enregistre-le au format gif par exemple.
Ensuite, poste-le sur ton topic
Je le fais pour toi :

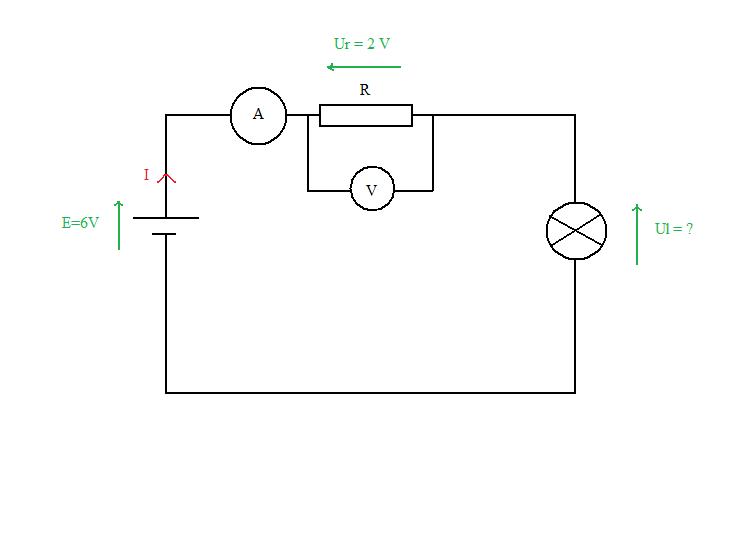

1. voir schéma.
2. Le circuit est en série donc l'intensité du courant qui parcourt la résistance R est la même soit
200 mA.
3. On connait U et I pour la résistance R.
a. D'après la loi d'Ohm, U=RI donc R=U/I = 2/0,2 = 10 ohms.
b. D'après la loi des mailles :
E = Ur + Ul <=> Ul = E - Ur = 6 - 2 = 4 V.
La lampe ne va pas briller normalement car 4 < 6 V (tension nominale).
