Bonjour j'ai besoin d'une corrction pour mon exercice je toruve quel calcul faire mais j'ai une erreur dans le résultat que je trouve.
on palce une aiguille aimantée au centre d'un solenoide d'axe jorizontal comprenant 500 spires par metre. L'axe du solenoide est perpendiculaire à la direction nord sud qu eprend laiguille aimantée dan sle chalo magnétiqu eerrrestre. L'aiguille tourne de 30 degrés lorsqu'on fait passer un courant dans les spires
Bh=2*10^-5 T
0=4 *10^-7SI
trouver I
B=0nI
d'ou I = B/0*n=2*10^-5/(500*4*10^-7
est ce bien cela ou me suis-je completement trompé?
Tu n'as pas tenu compte de la déviation de l'aiguille de la boussole...
Sans courant dans les spires, l'aiguille de la boussole est dans la direction Nord Sud (champ terrestre).
L'induction, au niveau de l'aiguille de la boussole due au passage du courant dans les spires est perpendiculaire à l'induction terrestre.
On a donc (fait un dessin) : B(solénoïde) = B terrestre * tg(30°)
B(solénoïde) = 2.10^-5 * tg(30°) = 1,15.10^-5 T
B(solénoïde) = µo . n.I/l
I = 1,15.10^-5/(4.Pi.10^-7 * 500/1) = 0 0183 A = 18,3 mA
-----
Sauf distraction.

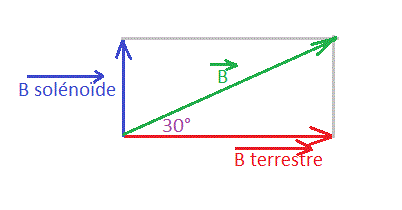

B est l'induction totale résultant de B terrestre et de B solénoïde.
Sans le B solénoïde, seul B terrestre est présent et l'aiguille de la boussole est dans la direction de B terrestre.
Avec du courant dans le solénoïde, l'induction totale au niveau de l'aiguille de la boussole est B et l'aiguille de la boussole est dans la direction de B.
L'énoncé permet de dire que l'angle entre B terrestre et B est de 30°
Et un poil de trigono donne alors : |B solénoïde| = |B terrestre| * tg(30°)
