Bonjour,
je bloque sur un exercice concernant le câblage en électricité.
Je dois proposer deux schémas qui doivent répondre à ces deux conditions:
- Un schéma vérifiant I<0 et U>0
-Un schéma vérifiant I>0 et U<0.
je précise que nous sommes en régime continue et qu'il m'est impossible de "traffiquer" en changeant les bornes d'un éventuelle ampèremètre.

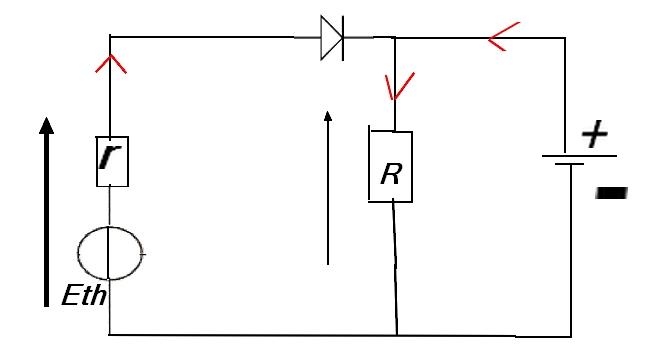

J'ai tenté de représenter le "schéma de base" mais des éléments peuvent changer de place comme la diode (pièce jointe, en rouge correspond le sens du courant).
Voici ce que je pensais:
* Pour le deuxième schéma, je pense qu'il suffit d'inverser Eth pour obtenir une tension négatif (donc flèche de tension vers le bas).
*Pour le premier schéma, je pense qu'il faut inverser R afin d'être en convention Générateur, l'intensité sera ainsi négative.
Qu'en pensez vous ?
Merci de votre aide et bonnes fêtes.
Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois !
J'ai oublié de préciser que u était la tension au borne du dipôle Eth-r et que I est l'intensité produit par Eth.
Le schéma n'est pas finale.
En fait, je dispose d'un générateur de Thévenin et de sa résistance interne r, un charge R, une diode et un autre générateur.
Je dois organiser ces dipôles de telle façon que les conditions soient vérifier (i<0 et u>0 puis i>0 et u<0).
Sauf erreur, je supposer que mon schéma verifie u>0 et i>0.
Pouvez vous m'aider ?
Merci
Sur votre schéma, effectivement, vous avez bien i > 0 pour u > 0, convention générateur pour Eth.
Et pourquoi n'inverseriez-vous pas le sens de la diode ?
Ainsi, votre générateur Eth ne pourrait pas délivrer de courant dans le circuit(diode en sens bloquant), il "recevrait" le courant provenant de la pile (sens passant de la diode) tout en conservant sa tension u > 0 (convention générateur).
Dans ma hâte, j'ai oublié de corriger une de vos phrases :
