Bonjour à tous,

Je bloque un peu sur cet exo.

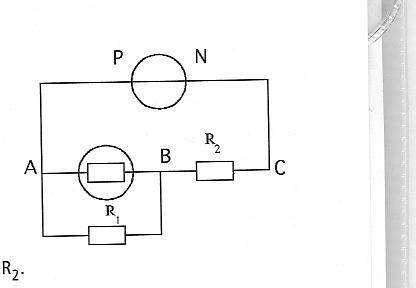

Le circuit suivant est constitué d'un générateur de tension à vide E ( sa résistance interne est négligeable ),d'une lampe et de deux résistances R₁ et R₂.

E = 9V

La tension aux bornes de la lampe est égale à 6V et l'intensité I_L du courant qui la traverse est égale à 100mA ; l'intensité I du courant qui traverse la résistance R₂ est égale à 300mA.

1) Représenter sur le schéma la tension U_BC et noter les sens des courants dans les différentes branches.

2) Exprimer et calculer les tensions aux bornes de la résistance R₁ et de la résistance R₂.

3) Exprimer et calculer l'intensité I₁ du courant qui traverse la résistance R₁.

4) Calculer la somme des énergies électriques reçues par les récepteurs dans le circuit pendant 15 min.


J'ai commencé à chercher mais rien de vraiment concluant et je suis en train de m'énerver toutes seule donc y'a plus grand chose d'exploitable qui en sort.Je sais que les photos de scans ne sont pas autorisée mais c'est le seul moyen que j'ai trouvé pour vous montrer le schéma de départ.

Un grand merci d'avance à ceux qui m'apporteront un peu d'aide.
