Salut, pour t'en convaincre, regarde les schémas de cette fiche

Bonsoir

il semblerait que tu aies omis de mettre le lien (ou donne moi simplement le titre de la fiche et le niveau correspondant, merci )

Oh, excuse-moi : Condensateurs et dipôles RC

Merci Gbm

est-ce que je peux en profiter pr poser une question complémentaire, qui découle en qq sorte de la première et qui me revient en lisant la fiche

J'ai parfois des difficultés avec le sens ou le signe des TENSIONS

Ds le cas d'un circuit "métallique" (tel que celui du montage R-C de la fiche), à l'extérieur du générateur, il y a déplacement d'électrons du pôle - vers le pôle + (ds l'inverse du sens conventionnel) ;
La tension (aux bornes de la résistance par ex) est elle positive qd elle vient du pôle - pr aller vers le pôle + du générateur, ou l'inverse ?
Si A est la borne de la résistance du côte du pôle -, et B celle du côté du pôle +, a-t-on U_AB > 0 , et faut-il orienter la flèche de A vers B (ds tjs ds mon exemple selon le sens réel du courant )?

Je sais que je devrais savoir ça depuis lgtps,mais trop souvent je me trompe, justement encore récemment en étudiant les circuits, R-C, R-L et RLC

Si tu povais m'aider à fixer ces choses ds ma tête une bonne fois pr ttes, je t'en remercie d'avance, vraiment !

Gbm, peux-tu répondre à cette dernière question stp, important pr moi ; je suis sûr que tu as les compétences pr ça

Merci

Bonjour pppa, je ne m'étais pas connecté depuis ....

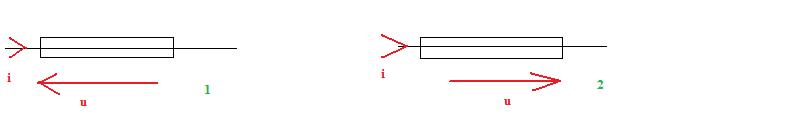

Tout dépend de la convention que tu as choisi :

Cas 1 : u = R.i

Cas 2 : u = -Ri

Bonsoir Gbm
Merci pr ces explications

Dc si je te suis bien, la tension U aux bornes de la résistance est positive lorsqu'elle est orientée ds le sens réel du courant (sens de déplacement des éléctrons à l'exterieur du générateur)
parce que encore qqc que je comprends pas ; tu m'écris

D'abord merci pr le tps que tu me consacres

Je saisis ? Oui, je saisis qu'il faut vraiment que je me rentre ces règles ds la tête
Prquoi pr le générateur U et I ont-elles même orientation ? Est-ce parce que à l'intérieur du générateur, le courant circule du pôle + vers le -, soit le contraire du sens de circulation à l'extérieur du générateur, et que I est conventionnellement orientée du + vers le -, à l'intérieur comme à l'extérieur ?

Merci de ta patience, mais je sens que je vais finir par comprendre :o

Regarde cette fiche : Les générateurs

Merci Gbm

Pr conclure : les dipôles qui ne sont pas des générateurs sont CONVENTIONNELLEMENT traversés par un courant (d'intensité donnée) orienté en sens inverse de la tension à ses bornes.

Dc, si j'ai vraiment bien compris, ds ces dipoles, le courant est orienté de façon inverse au sens réel du courant, et la tension aux bornes est orientée ds le sens réel du courant

Si c'est bien ça, promis je ne t'embête plus

Encore merci pr ton aide et félicitation pr tes contributions claires et agréables à consulter.

(_{et si j'ai tjs pas compris, alors c'est à désespérer de l'électricité pr moi, je pète les plombs} )

>>Gbm, est-ce que tu peux répondre à ma tte dernière question stp ; merci
