Intensite courant elec.
Posté par colorama
Aidez moi svp !

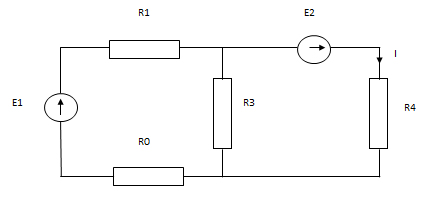

L'exercice est de calculer I par les differents methodes , donc thevenin , norton et de superposition dans la figure suivante :

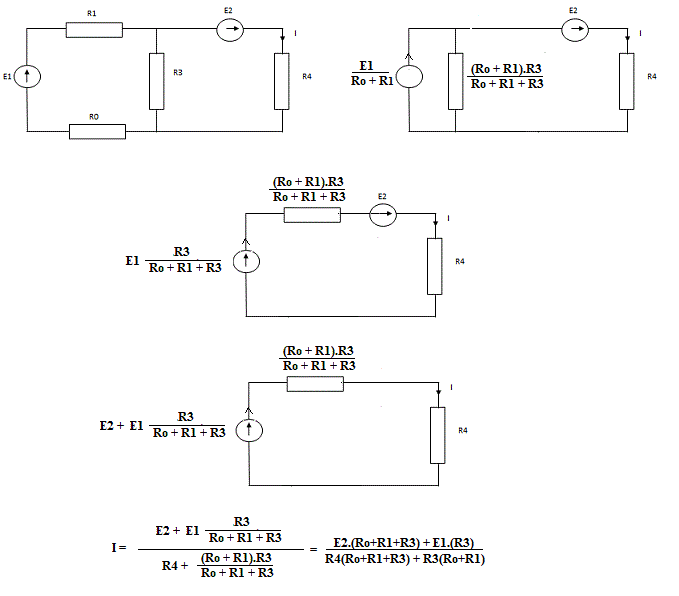

Mix Thévenin-Norton :
-----
Superposition
a) Si E1 = 0 V
I = E2/(R4 + (R3//(R0+R1)))
I = E2/(R4 + (R3(Ro+R1)/(Ro+R1+R3)))
---
b) Si E2 = 0
Soit I1 le courant sortant du générateur E1
E1/(Ro + R1 + R3R4/(R3+R4)) = R4.I/[R3R4/(R3+R4)]
I = E1 . R3/[(Ro+R1)(R3+R4) + R3R4]
---
Et donc au total :
I =E2/(R4 + (R3(Ro+R1)/(Ro+R1+R3))) + E1 . R3/[(Ro+R1)(R3+R4) + R3R4]
I = E2.(Ro+R1+R3)/[R4.(Ro+R1+R3) + R3(Ro+R1)] + E1 . R3/[R4(Ro+R1+R3) + R3(Ro+R1]
I = [E2.(Ro+R1+R3) + E1 . R3]/[R4.(Ro+R1+R3) + R3(Ro+R1)]
-----
Sauf distraction.
