Intensité
Bonjour, j'ai un petit souci avec un exercice de physique, voici l'énoncé :

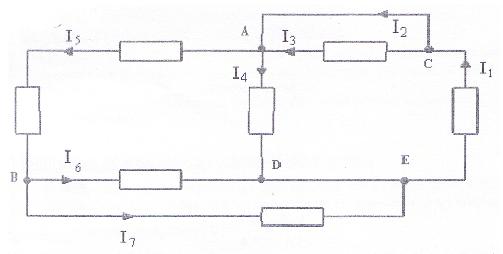

On donne I1=10A, I4= 4.0A, I6=5.0A. Calculer les intensités I2,I3,I5,I6.
Image => ** lien vers l'image effacé **
J'ai trouvé I5 et I6 mais je reste bloquée pour I2 et I3
Si quelqu'un a une idée... La prof a parlé d'un système d'équation à deux inconnues, j'ai essayé avec un systeme mais je n'ai pas trouvé de solution... Merci d'avance
Edit Coll : tu peux placer les images sur le serveur de l'
en respectant la FAQ
[lien]

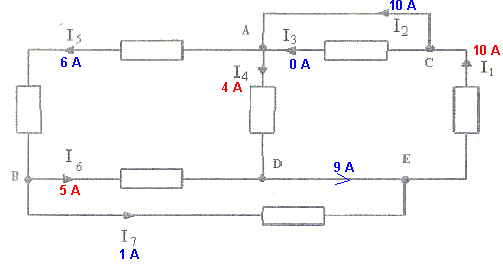

Comme le circuit où est noté I3 est court-cicuité par CA (où est noté I2 ), aucun courant ne passe dans la branche I3 : I3 = 0 et I2 = I1 = 10 A
J'ai fait une petite erreur dans l'énoncé, dans les intensités à calculer il faut remplacer I6 par I7... Merci pour vos réponses
Tu aurais pu relire avant de poster !...
Finalement, tu as trouvé quoi ?...
Tu as compris le raisonnement pour I2 et I3 ...
Donc en A, on a toujours 10 A , qui se partagent en I4 et I5 . On te donne I4, donc I5 = ....
I5 va se partager , au point B, en I6 et I7 . On te donne I6 , donc I7 = ....
Et le total se retrouve au point E ...
J'ai relu avant de poster, mais cette faute m'a échappée, désolée...
Merci pour I2 et I3, j'pense avoir compris...
Pour I5 et I7, j'me suis débrouillée autrement,
Pour calculer I5
On a I1= I2 + I3
et I2 + I3= I4 + I5
Donc I1 = I4 + I5
D'où I5 = 6.0 A
et pour calculer I7
I5 = I6 + I7
Donc I7 = I5 - I6 = 1.0 A
Voilà
