Salut à tous . J'ai un exercice de Physique à faire pour les vacances mais je n'y arrive pas .

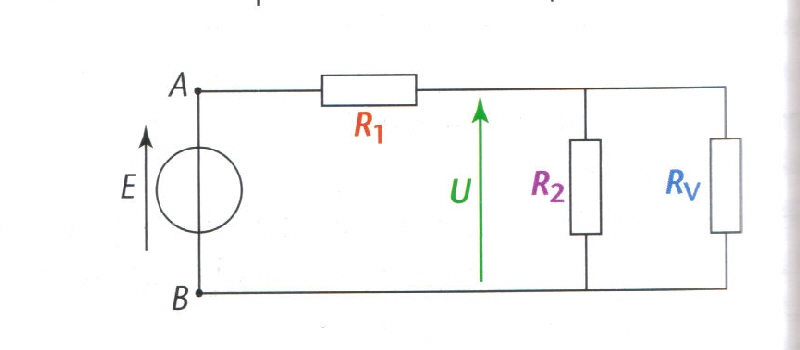

Voici tout d'abord le schéma du circuit
On a modélisé le voltmetre par un conducteur ohmique de resistance Rv=1 M
Données E= 6 V ; R1=R2= 1 k
Voici les questions.
a) Calculez la resistance équivalente du cicruit entre A et B
b) en deduire la valeur de l'intensité I du courant qui traverse le generateur . (la j'ai trouvé on met I= E/R equ . Mais étant donné que je ne sais pas comment trouver la R equivalente entre A et B je reste bloqué)
Voila j'espere que vous pourrez m'aider car je n'arrive pas à la question a).
Merci de votre aide .
a)
Req(AB) = R1 + (R2*Rv)/(R2+Rv)
Req(AB) = 1000 + (1000 * 10^6)/(1000 + 10^6) = 1999,001 ohms
-----
b)
I = E/Req = 6/1999,001 = 0,0030015 A
-----
Sauf distraction.
Merci beaucoup.
Et derniere question comment trouve t-on U à partir de la loi d'additivité des tension?
Merci
Dans le cas de l'exercice, le but est de trouver l'influence de la présence du voltmètre, il ne faut donc pas arrondir comme tu l'as fait.
U = 6 - 1000*0,0030015 = 2,9985 V
-----
Si le voltmètre n'était pas connecté, on aurait trouvé U = 3 volts
-----
On peut donc conclure que la présence du voltmètre fausse la valeur de U, mais très faiblement, on peut même dire ici de manière négligeable.
