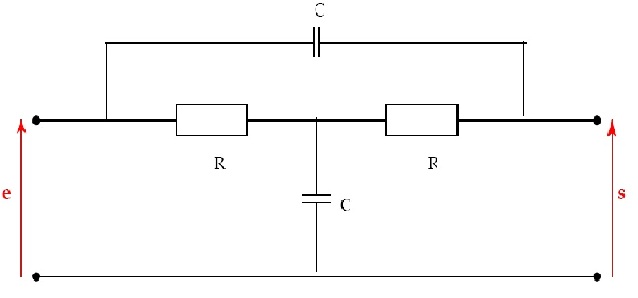

Salut quelqu'un peut-il m'aider à déterminer l'impédance Z du circuit en sachant que la fréquence angulaire est .
J'ai bien sûr passé dans le corps des complexes mais je vois pas de dipôle en séries ou en dérivations
Merci
En fait, il existe des simplifications possibles mais qu'est-ce qui t'empêche d'utiliser la loi des mailles et la loi des nœuds ici?
La complexité du circuit permet largement d'utiliser cette méthode passe-partout.
Bonsoir,
Ah, rien ne vaut la loi des nœuds en terme de potentiels !
Entre les deux résistances (je l'appelle point A) :
A la sortie :
2 inconnues (VA et s), 2 équations, tu n'as plus qu'à mélanger le tout
Merci beaucoup, mais en passant dans le corps des complexes on ne peut pas associer le condensateur du bas et la résistance de droite ? Mon prof m'avait donnée une piste à la fin du cours pour voir plus facilement les associations, mais je ne m'en souviens plus :s...
Non, à cause du condensateur du haut. S'il n'était pas là, on aurait pu faire un pont diviseur de tension, c'est vrai.
En revanche, tu peux considérer pour ce calcul que le condensateur du haut et la résistance de droite sont en série, ce qui simplifie un peu les choses.
