Bonjour, j'ai vraiment du mal à résoudre cet exercice. Pouvez-vous m'aider SVP?
Une gomme AB rectiligne de longueur 3cm est placée perpendiculairement à un miroir horizontal. La projection de AB sur le plan horizontal définit le point H tel que AH = 50 cm et BH = 53 cm.
1) Faire un dessin annoté des indications de l'énoncé, sur lequel figureront le miroir et la gomme, puis tracer un rayon luineux issu de A et un rayon lumineux issu de B.
2) Ces deux rayons suffisent'ils pour définir l'image du point A et l'image du point B dans le miroir. Si non,proposer une démarche afin de définir A' et B' images respectives de A et B sur le miroir.
Je ne sais pas du tout quoi faire
3) Placer sur le dessin l'oeil de l'observateur qui voit l'image A'B'

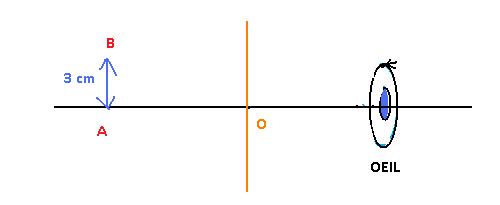

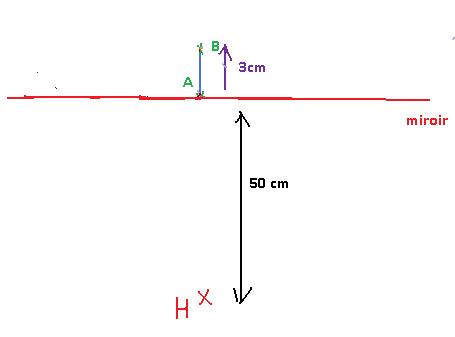

Mon début de dessin est'il bon? Ou se trouve le point H en réalité ?
Il manque le miroir sur ton dessin !
D'après les données numériques de l'énoncé, je pense qu'il faut le placer à 50 cm au-dessous de la gomme.
L'énoncé n'est pas très clair et si on place le miroir 50 cm au dessous, cela a l'air vraiment bizarre pour représenter les rayons lumineux. Quelqu'un a t'il une idée SVP?

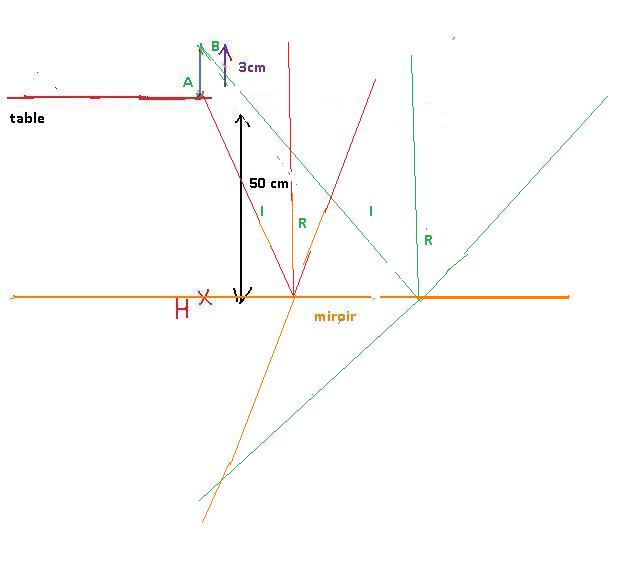

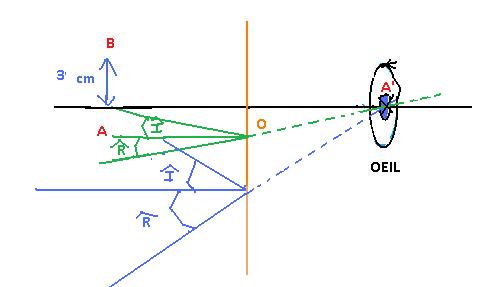

Je crois avoir trouvé une idée pour trouver A' meme si l'histoire du miroir me gène.
On applique la seconde loi de Descartes pour la réflexion.
L'angle d'incidence est égal à l'angle de réflexion soit i = r
On aurait pu également utiliser les propriétés de symétrie entre un objet et son image par un miroir plan.L'image A' est obtenue par symétrie( le plan du miroir étant l'axe de symétrie).
Est-je bon pour le dessin? Quelqu'un peut'il m'aider SVP?
Tu places la gomme parallèlement au miroir, et non perpendiculairement comme le dit l'énoncé !
De plus le miroir est, selon l'énoncé, horizontal.

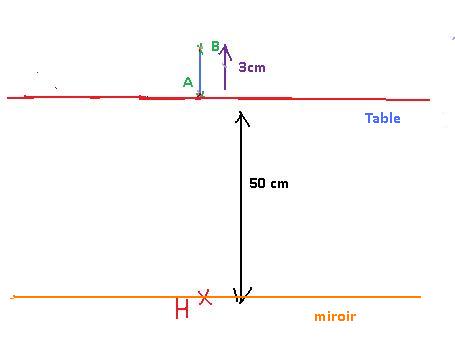

Merci mais alors la gomme serait posée perpendiculairement sur une table et cette table serait parallèle au miroir avec un écart d'environ 50 cm.
Est-ce cela? Quelqu'un peut'il m'aider SVP?

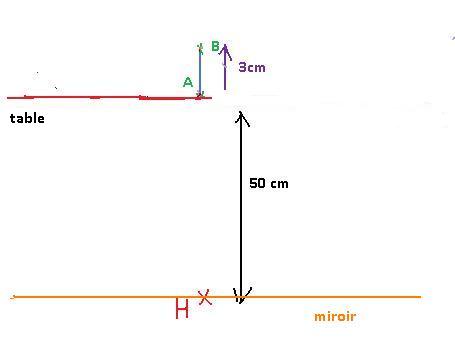

Il suffit d'imaginer que la gomme est posée debout sur la table, à proximité du bord droit de celle-ci.
Bonjour, j'ai vraiment beaucoup de mal avec cet exercice qui est pour lundi, pouvez-vous m'aider svp ?
On place un cahier AB rectiligne de longueur 4 cm perpendiculairement à un miroir placé horizontalement. On projette AB sur le plan horizontal et on obtient le point T tel que AT = 50 cm et BT = 54 cm.
1) Représenter sur votre dessin les indications de l'énoncé avec le miroir, la gomme et le point H puis tracer un rayon lumineux issu de B et second un rayon lumineux issu de A.
2) Ces deux rayons lumineux suffisent'ils pour définir l'image du point A et l'image du point B dans le miroir. Si non,proposer une démarche afin de définir les ponts A' et B' images respectives de A et B sur le miroir.
3) Placer sur votre dessin l'oeil de l'observateur qui voit l'image A'B' image respective de AB sur le miroir.

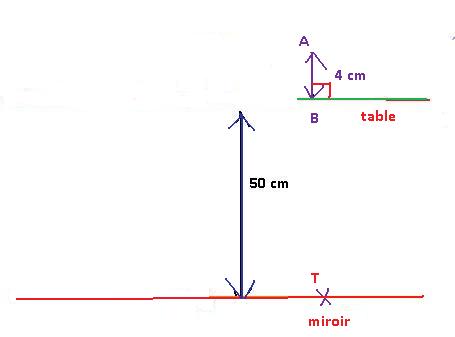

Voici mon début de dessin, je n'arrive pas à faire la suite et je ne sais meme pas si mon début est bon:
Svp, j'ai vraiment besoin d'aide!!
*** message déplacé ***
Les images A ' et B ' des points A et B sont des images virtuelles.

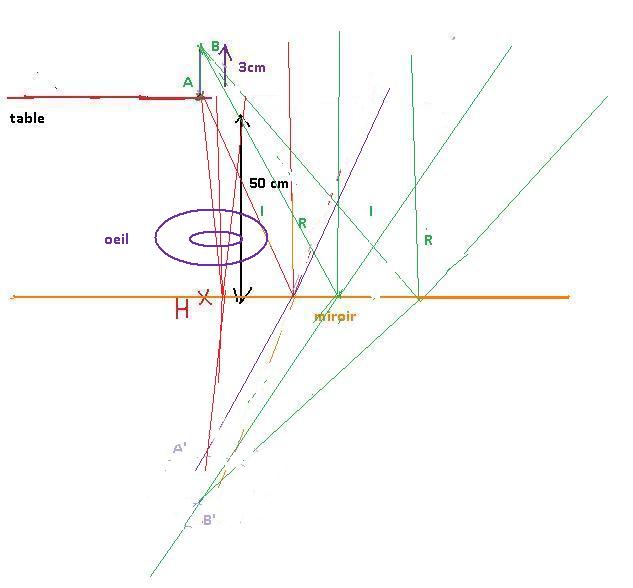

Pour les voir, l'oeil se placer au-dessus du miroir et regarder dedans, et non pas de l'autre côté du miroir !
L'oeil doit être placé plus à droite, pour recevoir les rayons qui remontent du miroir.

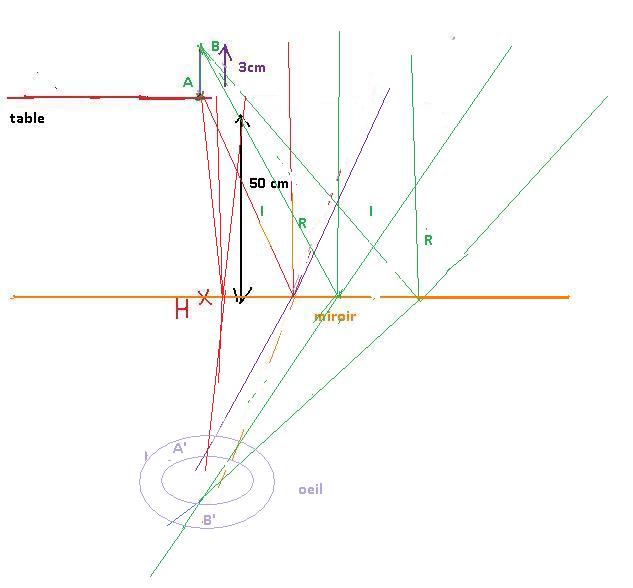

Deux rayons issus du point A, par exemple, suffisent pour déterminer son image A ', comme tu l'as fait sur tes derniers dessins.
