Bonjour,

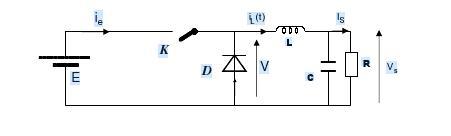

je dois faire l'étude de ce hacheur continu-continu dévolteur.
J'ai quelques questions :
Quelle fréquence propre du filtre LC, f0 il faudrait choisir pour que la tension de sortie soit correctement filtrée ?
Je dois ensuite faire les équations d'états du système puis trouver LES fonctions de transfert reliant le courant dans linductance et la tension aux bornes de la capacité à la tension découpée V. J'ai fait les équations d'état mais j'ai un problème pour les fonctions de transfert.
La formule est la suivante :
F(p) = [C] [p1 - A][EXP]-1[/EXP] comat[p1-A][EXP]T[/EXP]
Quelles valeur doit prendre [C] qui est la matrice d'observation?
1 : matrice identité
Merci d'avance
Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois !
