Bonjour,
Je suis en terminale et je prépare un grand oral qui résume le fonctionnement d'un filtre RC (un filtre sur une guitare qui filtre les aigus et laisse passer les graves) avec les notions vues sur le condensateur en terminale.

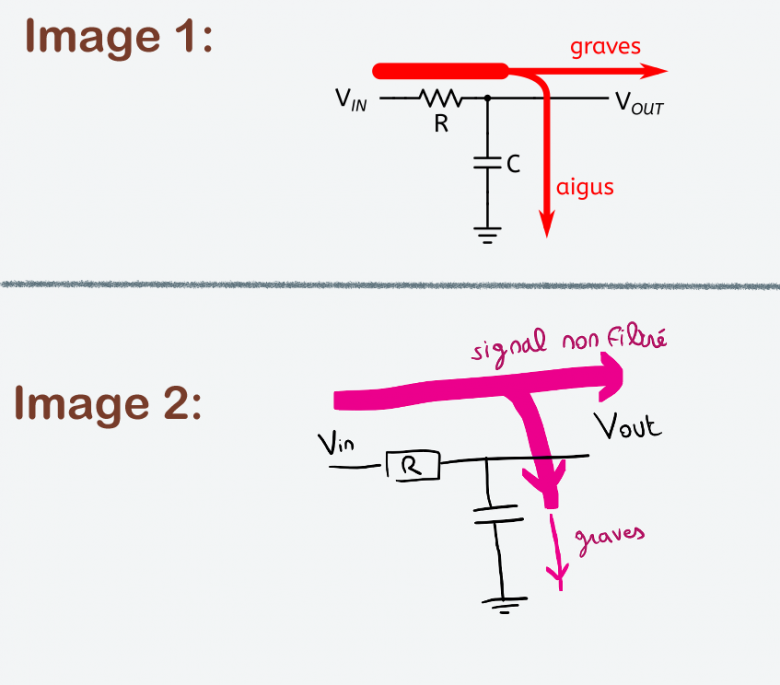

J'ai essayé de me pencher sur le circuit de ce filtre RC, et c'est ça que je ne comprend pas. Je vois pas comment circule "le signal filtré" (voir l'image 1) ou plutôt comment les graves et les aigus du signal se séparent miraculeusement. Perso je le vois plus comme en courant continu (image 2)
Bref, les circuits ont l'air très différents entre l'alternatif et le continu avec les prises de terre...
Merci d'avance pour votre aide.
