On dispose d'un générateur de tension "créneaux", d'un conducteur ohmique de résistance variable et d'un condensateur.

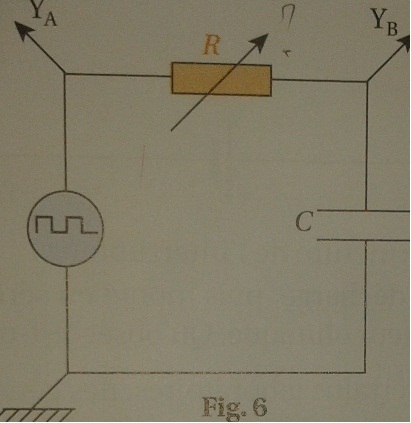

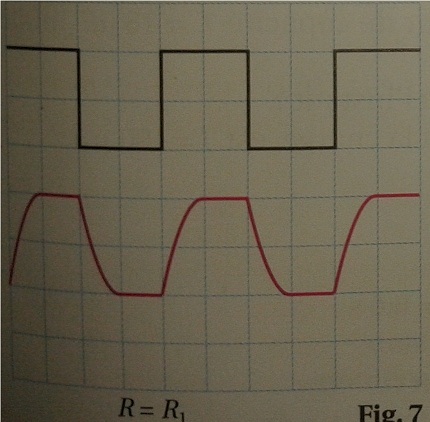

On réalise le montage de la figure 6 ci-dessous de façon à visualiser, à l'aide de l'oscilloscope, les tensions aux bornes du générateur et du condensateur (figure 7 et 8).
a) Identifier les tensions sur les 2 oscillogrammes.
b) Qu'observe t-on lorsque qu'on augmente la valeur de R?

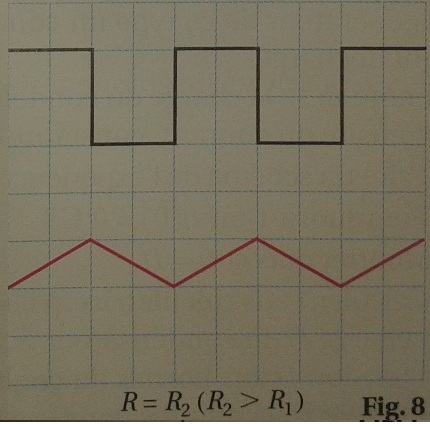

c) L'oscillogramme de la figure 8 a t-il été obtenu pour une valeur R2 de R trés supérieure ou trés inférieure à R1?
En plus de ne pas arriver à répondre à la question, il ya des trucs que je n'arrive pas à comprendre :
- C'est quoi un générateur de tension créneaux.
- Les flèches YA et YB sur la figure 6.
- Le sorte de "balai" en bas de la figure 6.
- La flèche en diagonale sur la résistance de la figure 6.
merci de votre aide
- C'est quoi un générateur de tension créneaux.
un générateur de tension est un appareil qui crée une tension électrique
une signal créneau correspond au signal noir sur les figures.
- Les flèches YA et YB sur la figure 6.
ça doit représenté le potentiel au point A et au point B
- Le sorte de "balai" en bas de la figure 6.
c'est la masse, cela représente le point 0V du circuit
- La flèche en diagonale sur la résistance de la figure 6.
cela signifie que la résistance est règlable.
a) Identifier les tensions sur les 2 oscillogrammes.
comme je l'ai dit précedemment le signal noir coorespond au générateur de tension créneau
le signale rouge est latensionau birne du condensateur.
b) Qu'observe t-on lorsque qu'on augmente la valeur de R?
on passe de la figure 7 à la figure 8, le condensateur se charge plus lentement
c) L'oscillogramme de la figure 8 a t-il été obtenu pour une valeur R2 de R trés supérieure ou trés inférieure à R1? il suffit de lire la légende des figure 7 et 8
