Bonjour,
J'ai fait les 2 premières questions de cet exercice mais pour la suite, j'ai de réelles difficultés ...
Pouvez vous m'aider, m'expliquer.
En vous remerciant d'avance.
L'énoncé est ci-dessous :
Les "câble cars" de San Francisco sont des véhicules sur rails, tractés par des cables situés sous la route.On veut modéliser la situation dans l'exercice suivant.
Un solide sur un plan incliné est maintenu en équilibre par un fil tendu.Le plan est parfaitement lisse : il n'y a donc aucune forces de frottement.
Le plan est incliné d'un angle αlpha ( α )par rapport à l'horizontale
On a tracé sur le schéma un système d'axes orthogonaux.
1) Faire le bilan des forces qui s'exercent sur le solide, en précisant leur direction, leur sens, et le point où elles s'appliquent.
2) Représenter ces forces par des vecteurs sur le schéma, sans soucis d'échelle .
3) Quelle relation vectorielle existe entre ces forces?
4) Réaliser la projection orthogonal des vecteurs forces sur l'axe parallèle au plan incliné.
5) En posant que la relation écrite au 3 reste valable entre les vecteurs obtenus par cette projection sur l'axe(Ox), l'écrire .
6) En déduire la valeur de la force de tension exercée par le fil en fonction de la masse m du solide, de l'angle α et de l'intensité de la pesanteur g.
7) Sachant qu'un cable peut exercer une force de 8000 Newtons avant de casser, calculer l'angle maximal selon lequel il peut maintenir un solide de masse 1000 kg en équilibre.
Bonsoir. Dis nous donc ce que tu as déjà fait...
Cela ira plus vite de cette façon (surtout que le début est très classique; ton cours pourra te renseigner utilement)
Oui, cela , je l'avais compris !...
Mais qu'est-ce que tu as fait ? qu'est-ce qui t'arrête ?... C'est cela qui m'int"resse .
Pour la réaction du support, tu penses quoi ? elle équilibre quoi ?
le poids
direction : verticale du lieu d'action
sens : vers le centre de la Terre
point d'application : le centre de gravité
réaction du support
verticale
vers le haut
centre de la surface de contact
cable
horizontale
vers la droite
Tout cela serait plus explicite avec un bon schéma (comme dirait Napoléon ! )
Car quand tu dis " réaction verticale vers le haut " ... on pourrait comprendre que cette récation s'oppose au poids ?
On a eu la même idée ...
La réaction équilibre le poids quand la circulation du véhicule se fait sur un plan horizontal .
Mais sur un plan incliné ?...
Si, si ...C'est très joli, mais a à part les axes de coordonnées, tu n'as fait figurer aucune force ?...
Où sont-elles ?

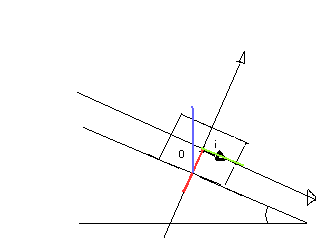

C'est dèja mieux ... Tu aurais dû, pour la bonne compréhension de l'équilibre des forces, faire passer toutes ces forces par un centre de gravité , situé au niveau des rails .
La réaction du support est traditionellement perpendiculaire au dit support, tandis que le poids , comme tu l'as écrit plus haut , est vertical ...
Comment tout cela s'équilibre-t-il ?
Si ton dessin était bien fait,
tu aurais le poids vers le bas,
la traction vers la gauche (car les rails descendent vers la droite, sur ton dessin),
et la réaction vers le haut , perpendiculairement au plan incliné.
De l'aide pour la fin svp
5) En posant que la relation écrite au 3 reste valable entre les vecteurs obtenus par cette projection sur l'axe(Ox), l'écrire .
6) En déduire la valeur de la force de tension exercée par le fil en fonction de la masse m du solide, de l'angle α et de l'intensité de la pesanteur g.
7) Sachant qu'un cable peut exercer une force de 8000 Newtons avant de casser, calculer l'angle maximal selon lequel il peut maintenir un solide de masse 1000 kg en équilibre.
bon la 3) je trouve : vect P + vect R + vect C = 0
pour la 5) j'ai Psinα + 0 + C = 0
6) C = -mg.sinα
7) je trouve pas un angle qui pourrait être correct, ce qui veut dire que tout ce que j'ai fait avant est faux ?
