bonsoir? cava? alors voila un nouveau exercice!
énoncé:

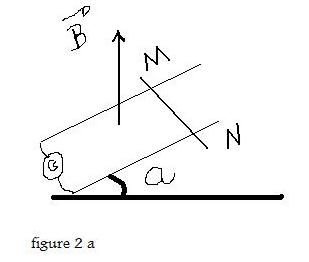

le dispositif fait un angle = 30° avec l'horizontal.fiqure 2 a

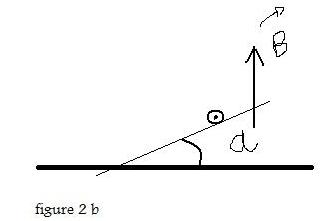

1/ représenter sur la figure les forces appliquées à la tige pour quelle soit en équilibre.figure 2 b
2/ quels sont le sens et l'intensité du courant que doit avoir la tige MN pour quelle reste en équilibre.
deux angles à cotés perpendiculaires sont égaux.
MNau plan incliné.
le poids à l'horizontal.
par conséquence l'angle et l'angle formé par MN et sont de cotés perpendiculaires => ils sont égaux.
2/

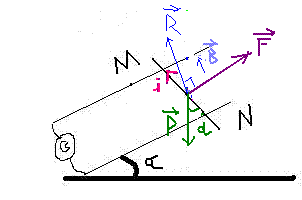

Pour trouver le sens du courant :poses la main sur le conducteur MN de telle façon que la paume soit dirigée dans le sens dele pouce dans le sens de alors les doigts seront dirigés dans le sens de I.

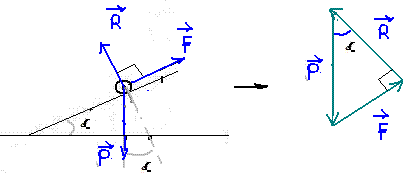

la tige est en équilibre =>polygone des forces est fermé.
=>F=P.sin=mg.sin
la force de Laplace:
=I.MN.B.sin90=I.MN.B
d'ou:
I.MN.B=m.g.sin
donc:
