Bonjour, je suis vraiment mauvais en électrocinétique, et notemment quand il y a un A.L.I. Il y a une question que je ne sais pas résoudre, et le reste du problème en dépend. Pouvez vous m'aider?
** lien vers l'énoncé effacé **

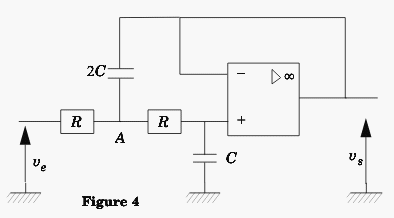

C'est la question III.B.1
Je pense qu'il faut utiliser V+=V-=0 . Mais je ne sais pas trouver ces V
Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum
Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois !

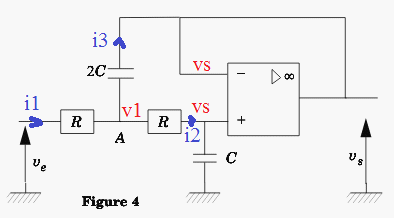

Bonjour,
Je suppose que tu dois calculer vs/ve.
En effet, V+=V-.
Mais ces deux tensions, ici, ne sont pas égales à 0 mais à vs.
i1 = (ve - v1)/R
i2 = (v1 - vs)/R
i2 = p.C.vs
i3 = 2pC.(v1-vs)
i1 = i2 + i3
---
v1 - vs = i3/(2pC)
V1 = vs + i3/(2pC)
i1 = (ve - vs - i3/(2pC))/R
i2 = i3/(2pRC)
i2 = p.C.vs
i1 = i2 + i3
---
i1 = (ve - vs - i3/(2pC))/R
p.C.vs = i3/(2pRC)
i1 = p.C.vs + i3
---
(ve - vs - i3/(2pC))/R = p.C.vs + i3
p.C.vs = i3/(2pRC)
---
i3 = 2p²RC².Vs
(ve - vs - 2p²RC².Vs/(2pC))/R = p.C.vs + 2p²RC².Vs
---
ve - vs - 2p²RC².Vs/(2pC) = p.RC.vs + 2p²R²C².Vs
Ve = p.RC.vs + 2p²R²C².Vs + Vs + 2p²RC².Vs/(2pC)
Ve = p.RC.vs + 2p²R²C².Vs + Vs + pRC.Vs
Ve = Vs.(2p.RC + 2p²R²C² + 1)
vs/ve = 1/(1 + 2pRC + 2p²R²C²)
Et en sinusoïdal : p = jw
-----
Sauf distraction (pas vérifié).
