Niveau maths sup

Filtres

Posté par
huit 02-01-15 à 14:49

Bonjour,

J'aurai besoin de votre aide dans un exercice de filtrage du 2e ordre, je n'arrive pas à trouver la bonne fonction de transfert:3

Bien à vous,

Merci d'avance

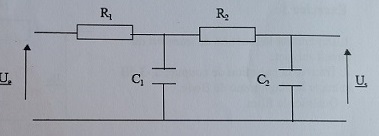

Filtres

Filtres

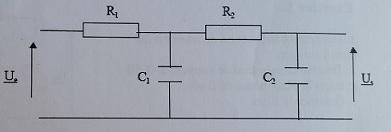

** énoncé effacé ; image laissée **

Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum

Posté par filtre 04-01-15 à 06:24

Bonjour à tous,

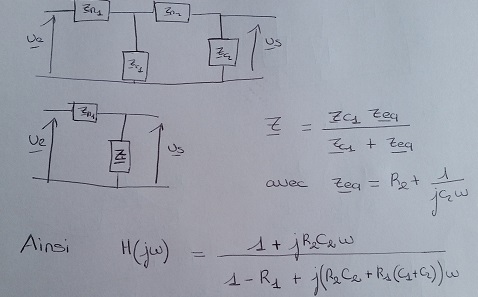

Je suis bloquée dans cette exercice, je n'arrive pas à trouver la bonne fonction de transfert après plusieurs essais je tombe sur

H(jw)= [1+jR2C2w]/ [1-R1+j(R2C2+R1(C1+C2))w]

Pourriez-vous m'aider ?

Merci d'avance

filtre

*** message déplacé ***

Posté par re : Filtres 04-01-15 à 07:51

Bonjour,

Rappel : le multi-post n'est pas toléré dans ce forum.

Posté par re : Filtres 04-01-15 à 08:16

Bonjour,

Je pensais que l'ancien message avait été supprimé :/

Personne ne peut m'aider ?

Posté par re : Filtres 04-01-15 à 12:38

Bonjour,
Je ne sais pas comment tu as fait pour trouver ça...
Je trouve (avec Thévenin) :

$\Large \frac{U_s}{U_e}\,=\,\frac{1}{1+j(R_1C_2+R_1C_1+R_2C_2)\omega-R_1R_2C_1C_2\omega^2}$

C'est donc bien du deuxième ordre.

(sauf erreur éventuelle...)

Posté par re : Filtres 04-01-15 à 12:49

Je ne comprends pas non plus ...
J'ai utilisé thévenin aussi avec Zeq=R2+ 1/jC2w
Et Z= ZC1*Zeq/ZC1+Zeq

Posté par re : Filtres 04-01-15 à 12:57

Mon calcul:
$\Large E_{th}\,=\,U_e\,\frac{1}{1+jR_1C_1\omega}$
$\Large Z_{th}\,=\,\frac{R_1}{1+jR_1C_1\omega}$
Donc :
$\Large U_s\,=\,U_e\,\frac{1}{1+jR_1C_1\omega}\,\frac{\frac{1}{jC_2\omega}}{\frac{R_1}{1+jR_1C_1\omega}+R_2+\frac{1}{jC_2\omega}}$

$\Large \frac{U_s}{U_e}\,=\,\frac{1}{1+j(R_1C_2+R_1C_1+R_2C_2)\omega-R_1R_2C_1C_2\omega^2}$

(sauf erreur de recopie éventuelle)

Posté par re : Filtres 04-01-15 à 13:01

J'ai compris merci beaucoup pour votre aide
