Bonsoir,

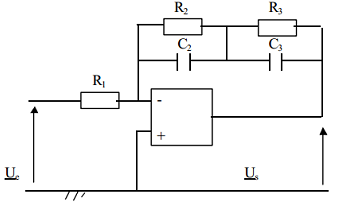

J'essaye de calculer la fonction de transfert de ce filtre mais sans succès, du coup j'ai un peu chercher une solution sur le net, le plus simple étant de calculer Us/Ue = -Z2.I/Z1.I = -Z2/Z1 jusque là j'ai bien compris, il faut maintenant calculer l'impédance d'entré et l'impédance de sortie, c'est ici que je ne comprend pas, pour etre honnete je n'ai jamais bien compris comment calculer une impédances ...
Selon la solution on Z2 = R3/1+jR3c3w et Z1 = R1 + R2/1+jc2R2w
Mais je n'ai absolument pas compris pourquoi ? Quelqu'un pourrai m'expliquer svp ?
Merci
Z1 et Z2 ne sont pas ce que tu penses dans le cas de l'exercice ... et tu continues à ne pas mettre de parenthèses quand il en faut.

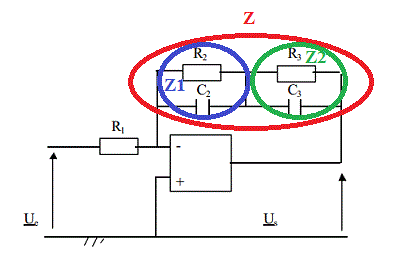

Z1 est l'impédance de R2 en parallèle sur C2
--> 1/Z1 = 1/R2 + 1/(1/(jwC2))
1/Z1 = 1/R2 + jwC2
1/Z1 = (1+jwR2C2)/R2
Z1 = R2/(1+jwR2C2)
Et pareillemnet, on a : Z2 = R3/(1+jwR3C3)
-----
Z est constitué de Z1 en série avec Z2 --> Z = Z1 + Z2
Z = R2/(1+jwR2C2) + R3/(1+jwR3C3)
Us = -Ue * Z/R1
Us/Ue = - [R2/(1+jwR2C2) + R3/(1+jwR3C3)]/R1
-----
Sauf distraction.
Merci beaucoup pour ton aide, je comprend mieux maintenant
Mais si on me demandais l'impédance d'entrée et de sortie du circuit, quel serait elle ?
L'impédance d'entrée du montage est évidente : Zi = Ue/Iin = R1
L'impédance de sortie ... c'est une autre histoire.
Si l'ampli est considéré comme parfait, l'impédance de sortie est nulle.
Si on tient compte que l'ampli n'est pas parfait, c'est plus compliqué.
Voir par exemple sur ce lien : , dans le paragraphe "Impédance de sortie" ... dans laquelle on remplacera le R2 du lien par le Z trouvé dans ma réponse précédente...
Dans un tel cas, l'impédance de sortie est bien entendu dépendante de w (donc de la fréquence du signal d'entrée).
Et si on veut encore être plus précis, il faut tenir compte des pôles et zéros internes à l'ampli OP ... qu'on trouve dans toute bonne datasheet (feuilles de caractéristiques) de l'ampli concerné.
Etant donné le niveau indique du topic "Niveau autre", on ne peut pas savoir ce que tu attends, cela peut aller du très simple et beaucoup beaucoup moins simple.

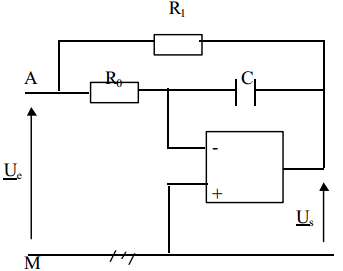

Mmm ok, je pense comprendre un peu, donc si par exemple je prend un autre circuit comme celui ci, l'impédance d'entrée sera R0 en série avec C1 le tout en parallèle avec R1 ? et l'impédance de sortie nulle dans le cas parfait ?

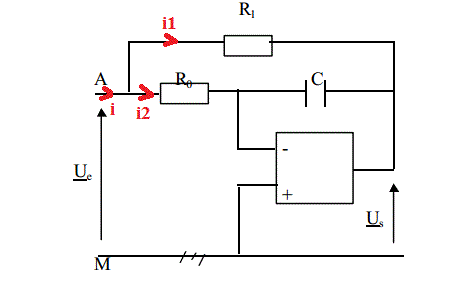

Ue/Ro = - jwC.Us
Us = - Ue/(jwRoC)
i1 = (Ue - Us)/R1
i1 = (Ue + Ue/(jwRoC))/R1
i1 = Ue(1 + jwRoC)/(jwRoR1C)
i2 = Ue/Ro
i = i1 + i2
i = Ue(1 + jwRoC)/(jwRoR1C) + Ue/Ro
i = Ue.(1 + jwRoC + jwR1C)/(jwRoR1C)
i = Ue.(1 + jwC.(Ro+R1))/(jwRoR1C)
Zin = Ue/i
Zin = jwRoR1C/(1 + jwC.(Ro+R1))
Sauf distraction.
Merci beaucoup
j'essaye de suivre la meme méthode pour calculer l'impédence d'entrée d'un autre circuit,
V+ = (R4/(R3+R4))*Us
Ue = R2*I + Us = R2*(V+/R4) + Us implique ( apres calcul ) que Us = Ue(R3+R4)/(R2+R3+R4)
I = V+/R4 = Ue/R2+R3+R4 ( apres calcul )
=> Ze = 1/(R2+R3+R4), est ce que c'est bien sa ?
***Image recadrée***
Bonjour à vous deux,
@ Altaiir95 : un topic = un exercice, merci de respecter cette règle la prochaine fois
Si le dernier schéma est complet ... le circuit ne peut pas travailler dans la zone linéaire de l'ampli.
Il travaille en comparateur avec hystérésis.
La sortie ne peut se trouver que à + V saturation ou à - V saturation. (hors des flancs de commutation éventuels)
La résistance R2 est inutile pour le fonctionnement du comparateur.
Dans un tel montage, on n'a pas V+ = V-.
Il n'est pas question dans un tel cas de déterminer V+ et V- et de les égaler pour trouver la "fonction de transfert". Cette remarque fondamentale est malheureusement trop souvent absente des cours.
-----
Sauf distraction.
Je m'excuse pour cela Gbm, je n'y manquerai pas la prochaine fois ^^
@J-P, je vois dans ce cas tout mes calculs sont faux, je vais essayer de les refaire, je n'ai encore jamais eu affaire a ce cas :/
Parcontre je ne comprend pas tres bien pourquoi on n'a pas V+ = V-, dans le cas général de ce que j'ai compris du cours, on est en régime linéaire si on a une contre réaction ce qui implique que le epsilon = 0
Le epsilon est différent de 0 dans le cas contraire quand la sortie est relié au V+ ..
Dans ce cas le epsilon est différent de 0 car la sortie est a la fois relié a V+ et a V- ?
Aussi je viens de consulter un cours rapidement sur internet et dans la partie trigger de schmitt, on a V+ = 0 alors que la sortie est relié a V+ ce qui contredis ma compréhension

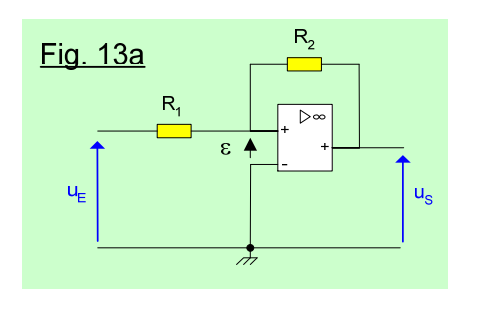

Voici le schéma que j'ai vu dans ce cours
Ce dernier circuit ne travaille pas non plus en zone linéaire sur l'ampli.
La seule réaction qui existe se fait par une résistance (R2) ...
Mais cette unique réaction est sur l'entrée + de l'ampli, cela conduit à un fonctionnement par "tout ou rien"
Explication qualitative :
Supposons que Ve passe de 0 à 0,1 volt (par exemple), comme l'entrée est sur V+, la sortie va avoir tendance à monter en potentiel... et via R2, la sortie pousse l'entrée V+ vers le haut (en potentiel) ---> cela va renforcer la tension de sortie à devenir encore plus positive ... ce qui va forcer V+ (par R2) à devenir encore plus positive qui ...
Et donc l'ampli aura sa sortie qui va s'emballer et monter de plus en plus en potentiel jusqu'à saturation de l'étage de sortie de l'ampli (qui restera calée à + V saturation).
On aura alors V+ largement positif (puisque Ve = + 0,1 V et Vs = + Vsat (par exemple + 10 V) alors que V- sera à 0 V.
Donc les entrées V+ et V- ne sont pas du tout au même potentiel.
Par contre, le même montage en "croisant" les entrées V+ et V- pourra lui fonctionner en régime linéaire, une augmentation de Ve poussera la sortie de l'ampli vers le haut ... mais via la réaction (sur V- cette fois) à travers R2, l'ampli sera calmé et sa sortie pourra se stabiliser à -Ve*R2/R1
Dans l'enseignement, on pousse les étudiants à étudier le circuit à coup de Millman et à égaler V+ et V- pour trouver la fonction de transfert ... alors que ceci n'est vrai que si l'ampli peut travailler dans une zone linéaire.
Il faut donc toujours commencer par examiner le circuit qualitativement et voir si il peut ou non travailler en zone linéaire avant de se lancer dans Millman et compagnie ... uniquement si l'examen qualitatif montre que l'ampli travaille en zone linéaire.
Mais, trop souvent, l'enseignement néglige cette partie pourtant essentielle, mais plus difficile parfois à faire comprendre aux élèves.
Merci pour votre réponse, effectivement dans l'enseignement on ne nous a pas vraiment expliquer ce cas, que je ne comprend pas encore très bien, ce que j'ai compris concernant l'entré V+ est donc correct ? si la sortie y est relié, l'ampli ne fonctionne pas en régime linéaire ..
Parcontre sur le dernier circuit que j'ai mit ( celui que j'ai vu dans un cours ) je ne vois toujours pas pourquoi le V+ = 0 .. , dans le cours cette égalité est mise " au moment de basculement de la sortie ", qu'est ce que cela signifie ? est ce que V+ = 0 uniquement a ce moment là ?
Je me permet également de poser la question concernant ce circuit que l'on avait étudier,
sa sortie est relié a V+ et V- pourtant on pouvait faire V+ = V- , pourquoi ?
Désolé, j'ai oublier de mettre le lien que voici [AOP] Détermination de l'intensité du courant
***Raccourci url ajouté***
Là (dernier lien), il y a une réaction vers l'entrée V+ mais aussi une réaction vers l'entrée V-
Si la réaction est plus "forte" vers l'entrée V- que vers l'entrée V+, alors cela peut fonctionner... Et c'est le cas dans ce montage.
Si la résistance R1 était absente du circuit, on aurait des réactions de la même "force" sur V+ et V- (imposées par les Ro et R)
La présence de R1 diminue la réaction sur l'entrée V+ et donc on a bien une réaction plus "forte" vers l'entrée V- que vers l'entrée V+ ... le montage peut travailler en zone linéaire.
Ceci sont des cas "faciles", c'est plus "compliqué" si les réactions ne sont pas via des résistances seules.
