BONJOUR,
pourriez vous m'aidez pour une question s'il vous plait.
voici l'énoncé:
on me dit de dessiner le schéma du filtre actif en remplaçant le condensateur par son modèle équivalent pour une fréquence nulle et en déduire T2 par cette méthode.
se que je ne comprend pas c'est que si on a une fréquence nuule le condensateur on peut le remplacer par un interrupteur ouvert mais par contre après je n'arrive pas à retrouver T2.
merci d'avance
En continu, un condensateur se comporte comme une résistance infinie.
Donc en continu le circuit le comporte comme si le condensateur était enlevé.
En effet:
L'impédance d'un condensateur en sinusoïdal est : Zc = -j/(WC)
|Zc| = 1/(WC)
avec w = 2Pi.f (f est la fréquence)
A fréquence nulle, on a donc |Zc| = 1/0 = oo
Donc à fréquence nulle, le condensateur à une impédance infinimiment grande ...
On peut donc tout simplement enlevé le condensateur du schama pour avoir un circuit équivalent à fréquence nulle.
-----
A fréquence nulle, on a donc :
U2 = U'1 + (U'1/R1)*R2
U2 = U'1 * (1 + (R2/R1))
U2 = U'1 * (R1+R2)/R1
U2/U'1 = (R1+R2)/R1
-----
Sauf distraction.
d'accord il y a juste une chose que je ne comprend pas pourquoi il faut faire U'1 + (U'1/R1)*R2.
pourquoi on met 2 fois le u'1?
Je n'aime pas de dessiner un ampli avec l'entrée + au dessus de l'entrée -, même si cela n'a pas d'importance électrique, c'est la meilleure façon de se tromper en réfléchissant.

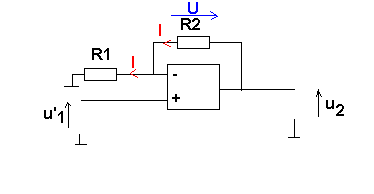

J'ai remis le schéma équivalent (à fréquence nulle) à l'endroit.
L'ampli étant considéré comme parfait et travaillant dans sa zone linaire, on a V- = V+ = u'1
I = (V-)/R1
I = u'1/R1
U = R2*I
U = u'1 * R2/R1
V- + U = u2
u'1 + U = u2
u'1 + u'1 * R2/R1 = u2
u'1(1 + (R2/R1)) = u2
u'1.(R1 + R2)/R1 = u2
u2/u'1 = (R1+R2)/R1
bonjour
j'aurai besoin d'aide pour un exercice.
voici l'énoncé:

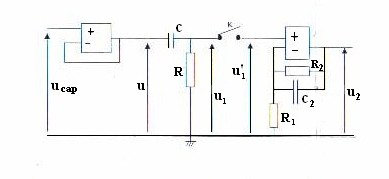

le branchement du filtre actif quand on ferme l'interrupteur modifie-t-il la transmittance du filtre CR?
si on ferme l'interrupteur on aura u1 et u'1 qui seront égaux ?
merci d'avance
*** message déplacé ***
bonjour
j'aurai besoin d'aide pour un exercice.
voici l'énoncé:
le branchement du filtre actif quand on ferme l'interrupteur modifie-t-il la transmittance du filtre CR?
si on ferme l'interrupteur on aura u1 et u'1 qui seront égaux ?
merci d'avance
*** message déplacé ***
L'impédance d'entrée du 2ème ampli opérationnel étant très élevée, il ne perturbe nullement le circuit RC qui précède si on ferme l'interrupteur. Simplement u'1 devient égal à u1.
Encore un montage hasardeux.
Avec K ouvert, l'opérationnel de sortie a une entrée "en l'air".
Dans de telle conditions, il peut arriver n'importe quoi, par exemple que l'ampli de sortie fasse du "latch up"
(voir quelques mots sur ce phénomène sur ce lien), et l'ampli peut être parfois détruit, parfois rester calé à + Vsat ou -Vsat même si on ramène la tension d'entrée dans des limites normales.
Si le phénomène de latch up se produit, il est très possible (mais pas forcément) que l'impédance d'entrée de l'ampli chute très fort et alors en fermant K ...
... Ou bien tout se passera bien, cela dépend du type d'ampli et de plein d'autre choses.
-----
Bref, il y a l'électronique qu'on apprend à l'école et l'autre.
merci beaucoup
j'aurai encore besoin d'aide
pour une question :

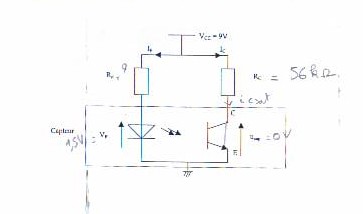

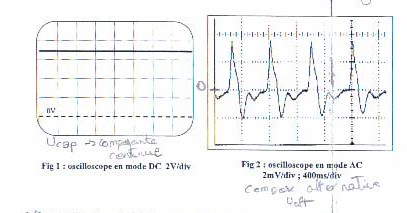

-captage de flux sanguin (voir schéma)
la fréquence du signal ualt est l'image du pouls du patient. sachant que la fréquence du pouls est le nombre de battements du coeur par minute (bpm), donner la relation entre la fréquence et le pouls.
je ne vois pas se qu'il faut faire
C'est déjà plus clair.
La période du signal est de (4,35 * 0,4)/3 = 0,58 s
f = 1/T = 1/0,58 = 1,72 impulsion par seconde, soit 103 impulsions par minute.
Le pouls est à 103 pulsations par minute.
Sauf distraction.

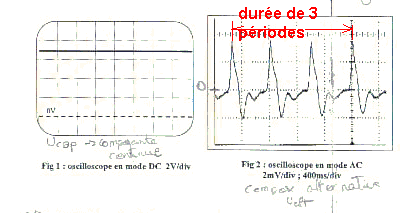

Pour diminuer l'erreur de lecture, j'ai estimé la durée de 3 périodes.
Et pour trouver une période j'ai ensuite divisé par 3.
-----
La durée de 3 périodes est 4,35 divisions de 400 ms
...
