Niveau autre
Filtre 2nd degrés
Posté par cofcof54
Bonjour j'ai un exo que j'arrive pas :
J'ai un montage :
R2
L1
Ve R1. Vs
Donc R2 et L1 en parallèles
Je dois trouver la fonction de transfert en la mettre en mode W/Wo
Merci de votre aide ...

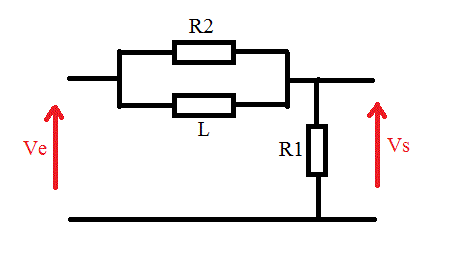

S'il s'agit de ceci :
Z2 = R2 // L = jwLR2/(R2 + jwL)
Ve/(R1 + Z2) = Vs/R1
Vs/Ve = R1/(R1 + Z2)
Vs/Ve = R1/(R1 + jwLR2/(R2 + jwL))
Vs/Ve = R1.(R2+jwL)/[R1(R2+jwL) + jwLR2]
Vs/Ve = R1.(R2+jwL)/[R1.R2 + jwL(R1 + R2)]
Vs/Ve = (1+jw.(L/R2))/[1 + jwL.(R1 + R2)/(R1.R2)]
-----
Si le schéma est différent, le mieux est de le mettre sur le site.
Sauf distraction.
