faisceau lumineux optique
Bonjour, pourriez vous me donner un coup de pouce suer cet exercice?
Miroir concave
La distance focale d'un miroir convergent est égale à 200mm. Son diamètre est de 100mm. Un objet AB est perpendiculaire à l'axe optique principal et A se trouve sur ce dernier. On réalise son image A'B' sur un écran : A'B' est égal à 40mm et A' se trouve à 280mm du sommet du miroir.
1)Sur un schéma à l'échelle 1/4, représenter le miroir et placer le foyer F, le centre C et le sommet S du miroir.
2)Construire graphiquement l'objet AB. Déterminer graphiquement la distance SA et la longueur AB.
3)Tracer la marche du faisceau lumineux passant par B' et s'appuyant sur le bord du miroir.
____________
Je trouve AB=2,5 cm et SA= 16,7cm, est ce bon d'après vous?
Pour la question 3) je n'y arrive pas bien, on doit tracer deux rayons formant un faisceau et passant chacun par les deux bords du miroir?, le premier rayon repart en passant par F mais le second, il repart parallèle à l'axe optique ou il est dévié de 180°?
Merci de m'expliquer

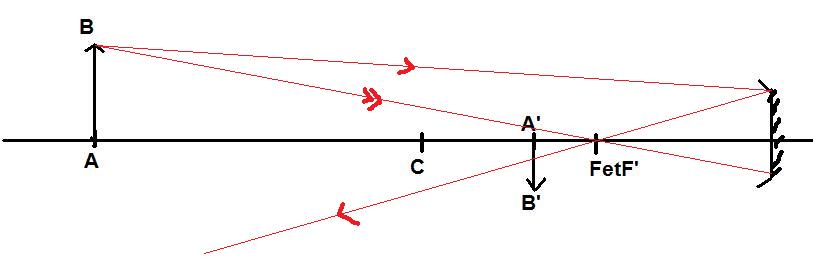

"f", tu veux dire F ou f'?
C'est juste un schéma pour voir "en gros", sur ma feuille par contre j'ai
SF=5cm
FC=5cm
SA'=7cm
A'B'=1cm
Le diamètre du miroir =2,5cm
L'image peut être renversée et l'objet est droit. C'est tout à fait possible mais l'objet et l'image sont dans des sens opposés
Pour la question 3) je n'y arrive pas bien, on doit tracer deux rayons formant un faisceau et passant chacun par les deux bords du miroir?, le premier rayon repart en passant par F mais le second, il repart parallèle à l'axe optique ou il est dévié de 180°?
"le premier rayon repart en passant par F" ==> Pourquoi ? Seuls les rayons parallèles à l'axe optique passent par F
Le faisceau qui part de B arrive en B', y compris ceux qui sont sur le bord du miroir.

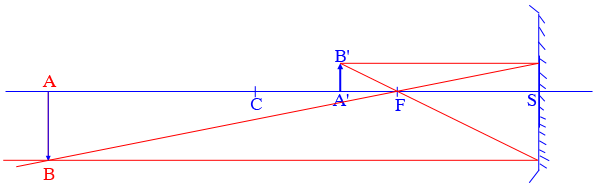

En rectifiant mes erreurs je trouve AB=2,4cm et SA=17,8cm, cette fois tu as la même chose?
Pour la 3)un faisceau n'est pas "limité par" deux rayons? Ici le faisceau passe par un point, donc c'est un rayon ? Et il s'appuie sur le bord du haut ou du bas? Et il part de B?
Merci Marc
En rectifiant mes erreurs je trouve AB=2,4cm et SA=17,8cm, cette fois tu as la même chose?
Je l'ai fait de deux façons :
1) graphiquement comme il est demandé
2) par le calcul
Je trouve à peu près la même chose par les deux méthodes. Je te donne les résultats du calcul parce que c'est plus précis.
Pour la 3, c'est très simple, une fois que tu as la position de AB.
Les rayons qui passent par B' proviennent de B, B' étant l'image de B. Donc il faut tracer un rayon qui vient de B jusqu'à une extrémité du miroir. De cette extrémité, on trace un rayon jusqu'à B'. Et on fait la même chose avec l'autre extrémité du miroir. Le faisceau passant par B' et s'appuyant sur les bords du miroir est compris entre ces deux rayons.

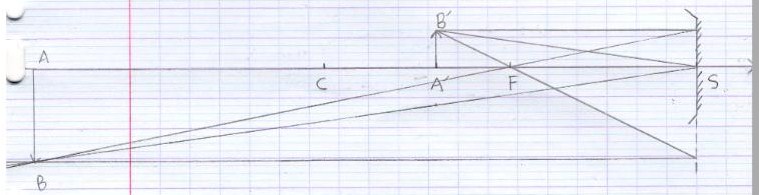

Voilà sur ce schéma le diamètre du miroir est de 2,5cm, CF=5cm, A'B'=1cm, A'S=7cm.
Qu'est ce qui ne va pas? Je ne vois pas ! du coup je ne peux pas faire la 3) !
Ah oui ! Je comprends...
Le schéma est à l'échelle 1/4 donc il faut multiplier ce que tu mesures par 4
On obtient ainsi SA = 71,2 cm et AB = 9,6 cm
Ha ouf, mais alors, ce n'est pas très correcte comme réponses si on compare à tes calculs, quels sont tes calculs d'ailleurs?

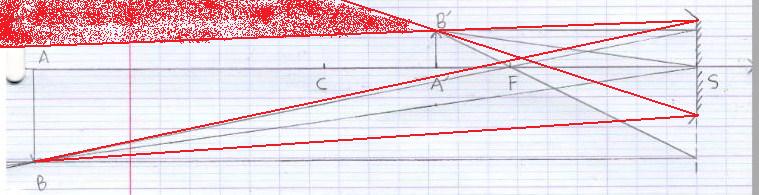

Donc le faisceau c'est ce qui est en rouge sur mon dessin?
Comment tu sais qu'on le trace comme ça?
Oui mais c'est une réponse à partir d'une construction graphique donc c'est moins précis qu'un calcul.

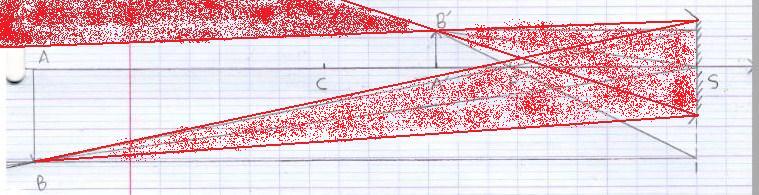

Pour le faisceau, c'est ce qui est en rouge et tout le reste qui part de B jusqu'au miroir puis du miroir à B'.
Le faiceau est donc tout ce qui est en rouge là? ok
mais comment tu sais qu'il faut "tracer un rayon qui vient de B jusqu'à une extrémité du miroir. De cette extrémité, on trace un rayon jusqu'à B'. Et on fait la même chose avec l'autre extrémité du miroir." ?
(je sais que tu es très demandé mais si par hasard tu n'as personne à aider voici un exo https://www.ilephysique.net/sujet-miroir-lentille-241070.html sur le quel je bloque)
Le faisceau est donc tout ce qui est en rouge là? ok
OK
Tracer la marche du faisceau lumineux passant par B' et s'appuyant sur le bord du miroir.
C'est ce qu'on me dit dans l'énoncé.
Un faisceau lumineux passant par B' vient forcément de B puisque B' est l'image de B.
Et "tracer un rayon qui vient de B jusqu'à une extrémité du miroir" ==> prace qu'on me dit que le faisceau s'appuie sur les bords du miroir
OK pour l'autre exo mais pas ce soir
..."Pour le faisceau, c'est ce qui est en rouge et tout le reste qui part de B jusqu'au miroir puis du miroir faisceau de 20:53 est faux et celui qui dans ce message est juste?
Ca me parait bizarre, c'est pas clair pour moi :/
merci de rééééééxpliquer
rectification du dernier message:
"Pour le faisceau, c'est ce qui est en rouge et tout le reste qui part de B jusqu'au miroir puis du miroir à B'." -> donc le faisceau de 20:53 est faux et celui qui dans le message de 19:29 est juste?
