Bonjour
j'aurai besoin d'aide:
1) Je dois déterminer la résistance interne et la f.c.e.m d'un recepteur dont pendant l'utilisation on a mesuré:
I = 0 U= 9,3 V
I = 50 mA U= 10,9 V
ce recepteur est alimenté par un générateur avec une résistance interne de 3 ohms et une f.e.m. de 10 Volts
2) je dois calculer l'intensité du courant produit par le générateur et en déduire la ddp à ses bornes.
3) et pour finir je dois effectuer le bilan des puissances complet du recepteur et calculer son rendement.
je pense pour la question 1, il faut appliquer la loi d'ohm U=RI,
la résistance serait de 32 ohms
mais la fcem je ne sais pas
pour la question 2 je pense que la formule I= E-U/r
voila j'aimerai seulement que l'on me guide.
merci d'avance
jm
1)
En récepteur:
U = E' - R'I
I = 0 U= 9,3 V ---> 9,3 = E' + 0
I = 50 mA U= 10,9 V ---> 10,9 = E' + 0,05.R'
Lé résolution de ce système donne: E' = 9,3 volts et R' = 32 ohms
-----
2)

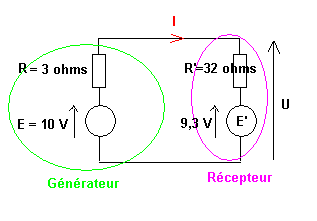

E - RI - R'I - E' = 0
10 - 3I - 32I - 9,3 = 0
35I = 0,7
I = 0,02 A, soit 20 mA
U = E' + R'I
U = 9,3 + 32*0,02 = 9,94 V
-----
3)
Puissance absorbée par le récepteur: Pa = U*I
Puissance utile dans le récepteur Pu = E*I
Rendement du récepteur = Pu/Pa ...
Sauf distraction.
