Bonsoir,
Premièrement désole pour la qualité de l'image

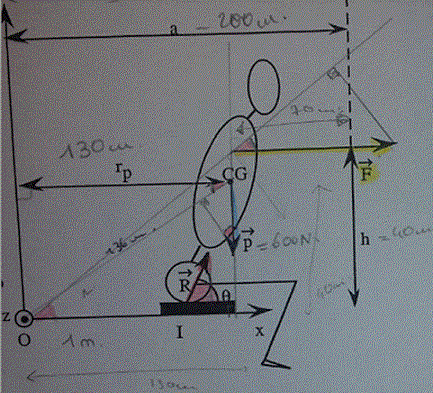

Donc voilà, dans cet exo , à partir du point b) . Je ne sais pas comment trouver le moment associé à R...
Le fait que la personne soit surélevée me gène énormément. La valeur de OI= 1 m, je suppose que c'est selon l'axe X et pas la grandeur du vecteur qui repère R par rapport à O
Sinon pour le poids et la force à F ( tournée de l'autre sens car on s'intéresse à ce qui passe sur la personne) il suffit de multiplier le bras de levier effectif ( 130 cm pour P, 40 cm pour F ) par leur norme ...
si quelqu'un pouvait m'éclairer ce serait gentil
bonne soirée et bonnes fêtes
Désolé, l'image ne veut pas se poster
je publie un lien
*** lien effacé ***
encore désolé
Edit Coll ; merci à J-P pour avoir posté l'image
entre deux coupes de clairette...,
voici ce que je trouves mais je n'arrive pas à aboutir, je reprendrais demain :
Sens positif pour les moments des forces : sens anti-horaire
MtP/O = -P.rp= -600.1.3 = -780 N.m
MtF/O = -F.h = -0,4.F N.m
bras de levier de R/O = d
sin = d / OI
d = OI . sin
MtR/O = + R . d = + R . sin
1ère condition d'Equilibre si Mtsdes Forces/O = 0 :
-780 - 0.4F +R.sin=0
2ème condition d'Equilibre si Forces/O = 0 :
sin = Ry / R
cos = Rx / R
F + R.cos= 0
-P + R.sin= 0
je trouve F = -450 N mais c'est bizarre que ce soit négatif (?) j'ai dû faire une erreur .... et je n'arrive pas à extraire la valeur de et celle de R .....demain on verra plus clair ...bonne soirée de fête à tous !!!!!
petite erreur en relisant avant d'éteindre l'ordi :
2ème condition d'Equilibre si Forces/O = 0 :
à remplacer par :
2ème condition d'Equilibre si Forces = 0 :
désolé
Bonjour à tous,
malheureusement je n'arrive pas à publier l'image de l'exo, donc j'en fais un lien :
*** lien effacé ***
Donnée : Pj = 90 N, AO=18 cm , masse valise = 20kg , masse personne = 70 kg
La personne porte dans sa main gauche une valise de 20kg . Le centre de gravité de la valise se trouve à 30 cm de l'axe vertical passant par le centre de gravité du corps. Le centre de gravité de l'ensemble : personne + valise, se déplace vers la droite sur le dessin pour que la personne reste en équilibre ( en O')
En supposant les points A et O fixe, calculez à quelle distance OO' doit se trouver le point d'appui de la jambe droite sur le sol ( vers la droite )
Dans ces conditions; recalculez F1 et F2 ( grandeur et direction )
Pour trouver la distance OO' , j'ai fait un diagramme de force avec le poids de la valise , et le poids de l'ensemble . J'ai mon axe y, à 30 cm vers la gauche le poids de la valise , et à x cm à droite le poids de l'ensemble .
J'égalise les deux moment => 20.10.30= x.90.10 je trouve x = 6,67 cm . Je pense que la démarche est correcte ?
Ensuite je m'intéresse à la jambe je fais un bilan de force premièrement , et ensuite je calcule la somme des moments, qui doivent être égales à 0..
Et là j'ai un problème: LA DISTANCE Y . je ne parviens pas à la trouver...
F = 0
x: - Cos(65)Fi +F2x=0
y : sin(65)Fi-F2y-Pj-R = O
M=0
-8.sin(65).Fi +16,67R- (y-8)Pj =0
3 équations avec 4 inconnues.. me voilà bloqué. J'ai surement du faire une erreur auparavant , merci de jeter un coup d'oeil et de me dire quoi
bonne journée
Edit Coll
*** message déplacé ***
