Bonjour voilà j'ai un exo de dm qui me pose problème c'est de l'électricité. j'ai répondu aux premieres questions (pouvez vous me dire si c'est bien ça , si je ne suis pas à coté de la plaque merci )
Alors voilà l'énoncé :

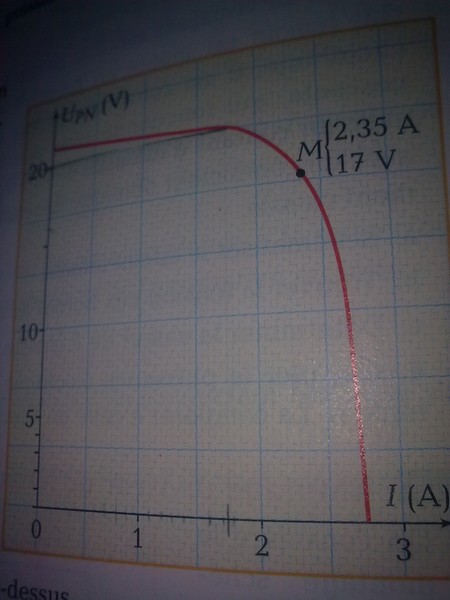

Un module photovoltaique convertit le rayonnement solaire en énergie électrique transférée à un circuit extérieur. Pour un éclairement correspondant à 1000W.m-2 , la courbe caractéristique intensité tension du module est donnée sur le schéma ci dessus.
1) Avec ce module on désire faire fonctionner un thermo plongeur sous la tension U=20 V
a) quelle est l'intensité I du courant l'alimentant dans ces conditions ?
si je comprend bien il suffit de regarder le graphique, j'obtiens ainsi I = 1.75 A.
b)quelle doit etre la résistance du thermo plongeur ? j'obtiens en calculant : 11 ohms.
c) quelle est la puissance électrique transférée à cet appareil ?
ici j'ai 35 W.
2)a)La puissance maximale que le module peut transferée à un circuit correspond au point M de la caractéristique de coordonnées (2.35 A, 17 V)
a) quelle est la valeur de la puissance maximale ?
c'est là que je bloque . comment faire ? c'est pas comme si on me demandait de calculer la puissance , puisqu'on précise maximale. alors comment faire?
j'aurais besoin d'aide pour la suite des questions mais j'attend de voir pour celle ci l'aide qu'on pourra gentillement m'apporté .
Merci
Bonjour
1. a) OUI TB !
b) Précise la loi que tu utilises !
D'après la loi d'Ohm : U=R*I donc R = U/I = 11 ohms.
c) Que comprendre ?
La puissance électrique transmise à cet appareil est donnée par la formule Pélec = U*I = 35 W
2. C'est juste une application. Au point M on a Pmax = Umax*Imax = 2.35*17 40 W
