Bonjour à tous,
Voilà j'ai un exercice d'électronique, je bloque complètement sur la toute première question, c'est à dire trouver la fonction de transfert ou transmittance du montage.

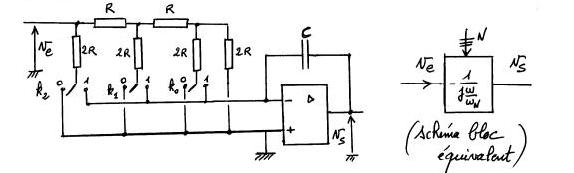

Je vous joins le montage de l'exo ainsi que la question.
Merci de votre aide.
** énoncé effacé ; image laissée **
Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum

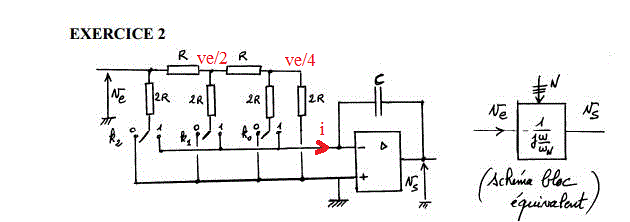

i = ve.k2/(2R) + (Ve/2).k1/(2R) + (Ve/4).k0/(2R)
i = Ve/(2R) * (k2 + k1/2 + k0/4)
i = 2Ve/R * (4k2 + 2k1 + k0)
i = 2Ve/R * (2²k2 + 2.k1 + k0)
i = 2.Ve/R * N
i = -C.dVs/dt
-C.dVs/dt = 2.Ve/R * N
En sinusoïdal : -C.jw.Vs = 2.Ve/R * N
Vs/Ve = -2N/(jwRC)
Et en posant wo = 1/(RC) -->
Vs/Ve = -2N/(jwRC) = -2N/(j.(w/wo))
et en idendifiant avec Vs/Ve = - 1/(j.(w/wN)), il vient :
-2N/(j.(w/wo)) = -1/(j.(w/wN))
2N/(1/wo) = 1/(1/wN)
2N.wo = wN
---> alpha = 2
-----
Calculs non vérifiés.
Il y a un problème sur le calcul du i
Quand tout les interrupteur sont en position 0 on a :
i+= (Ve / 2R)*(1+(1/2)+(1/2²)
i+= (ve/ 2R)*(7/4) = 7Ve/8R
i-=-Vs*jcw
Vs/Ve= -1/(8Rjcw/7)
donc on a alpha*N*wo = 7/8RC
Or N=7 donc alpha=1/8
Oui, J'ai écrit :
i = Ve/(2R) * (k2 + k1/2 + k0/4)
i = 2Ve/R * (4k2 + 2k1 + k0)
au lieu de :
i = Ve/(2R) * (k2 + k1/2 + k0/4)
i = Ve/(8R) * (4k2 + 2k1 + k0)
...
Et donc un 2 se transforme en 1/8
...
