Bonjour,
sujet: Un dipôle est constitué d'un résistor, dont la résistance vaut 150, et d'un condensateur en série. Ce dipôle est alimenté sous une tension de 230V-50Hz et le courant qui le traverse a une valeur efficace de 1070mA. Et le déphasage vaut -45°.
1) Dessiner le schéma du montage en fléchant toutes les tensions et le courant I.
2) Donner l'équation de Uc en fonction de Ur et U.
3) Tracer le diagramme de Fresnel permettant de retrouver la valeur de la tension Uc.
4) A partir de la valeur de la tension Uc, retrouver la valeur de Zc=1/Cw. w=oméga
5) En déduire la valeur de la capacité C du condensateur.

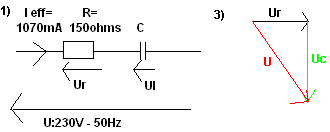

Ma réponse: 1)voir ci dessous
2) Uc=U-Ur
3) Ur=R*I
Ur=150*1,07
Ur=160,5V
Uc²=U²-Ur²
Uc²=230²-160,5²
Uc²=78660,25
Uc=78660,25
Uc=280,5V
Diagramme ci dessous
4) Je sais pas comment faire.
5) Il faut que je sache faire la question 4)
Est-ce que vous pouvez m'aider sil vous plait
merci d'avance
salut:
2) ce sont les tensions instantanées qui s'ajoutent :
u=uc+ur
alors que les tensions efficaces et max ne s'ajoutent pas:
U=Uc+Ur
Umax=Ucmax+Urmax
l'équation de Uc en fonction de Ur et U peut etre déduite à partir de la représentation de Fresnel que tu as représenté:Uc²=U²-Ur²
3)correct.
4) Uc=Zc.I
=> 262
avec:
5) et
=>
=>
