exercice association de deux piles en dérivation
bonjours,je suis lycéenne en première S et je ne comprend pas l'exercice est ce que quelqu'un pourrait me montrer la démarche a suivre. Merci
Une pile f.e.m. E1 = 4,5V et de résistance interne r1 = 1,2OHM est montée en dérivation aux bornes d'une autre pile de f.e.m. E2 = 3V et de résistance interne r2 = 0,8OHM. soit U la tension aux bornes de l'ensemble des deux piles.
1. Faire le schéma électrique sur lequel figureront les flèches de la tension U et des intensités.
2. exprimer les intensités I1 et I2 des courants débites respectivement par chaque pile en fonction de U.
3. après avoir applique la loi des noeuds, exprimer la tension U en fonction de l'intensité.
Montrer que les deux piles sont équivalentes a une seule de f.e.m. Eeq = 3,6V et de résistance interne req = 0,48OHM.
4. aux bornes de l'ensemble des deux piles, on branche un conducteur ohmique de résistance R = 2,4OHM. calculer l'intensité du courant qui traverse le conducteur ohmique. en déduire la tension U et les intensité débiter par chaque pile.
5. même question lorsque R = 2OHM, puis lorsque R = 4OHM. Conclure.

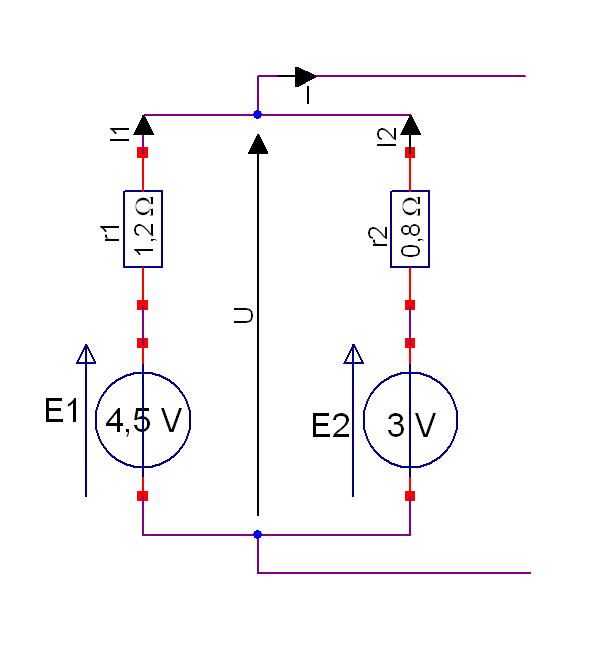

Après, il suffit d'écrire la loi des mailles, à droite et à gauche...
D'où :
Pour la 3
La loi des noeuds donne :
Jusque là, ça va ?
Pour l'instant oui. je comprend comment on peux calculer U grâce a I1 et I2 si je me trompe pas il faut juste l'isoler puis le calculer. Cependant je ne vois pas a quoi sert la loi des noeud ici et comment on peut calculer la f.e.m.
Pour calculer la pile équivalente, il faut réussir à écrire U = Eeq - reqI
Eeq et req étant respectivement la fem et la résistance interne de la pile équivalente.
On a :
(1)
(2)
Il faut réussir à introduire :
On multiplie (1) par r2 et (2) par r1 :
(1')
(2')
On additionne (1') et (2') :
d'où :
Donc on a mis U sous la forme : U = Eeq - reqI
avec :
et :
(autrement dit, r1 et r2 en parallèle)
Si tu calcules Eeq et req, tu vas trouver les valeurs données dans l'énoncé
Qu'en penses-tu ?
oui effectivement je n'avais pas pensé au système afin de résoudre ça. mais cependant je ne comprend pas comment calculer U alors que l'on a pas I puisque la formule est U=rI?
Tu fais allusion à cette question ?
3. après avoir applique la loi des noeuds, exprimer la tension U en fonction de l'intensité.
Réflexion faite, ça doit être la 4...
Effectivement, c'est U = R I et on ne connaît que R !

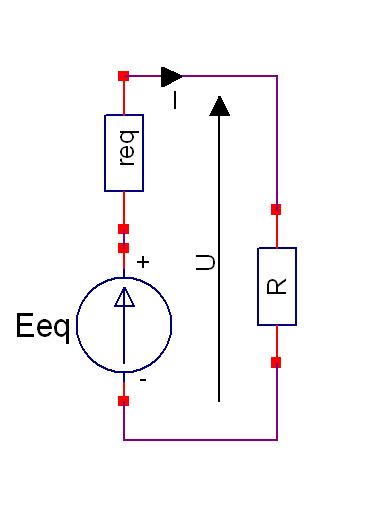

Mais on vient de calculer le schéma équivalent des deux piles en dérivation.
On peut alors calculer I :
Après, pour, c'est U = R I.
Connaissant U, avec les équations établies précédemment :
(1)
(2)
On peut calculer I1 et I2.
