Exercice à résoudre Thévenin Norton
Bonjour à tous !

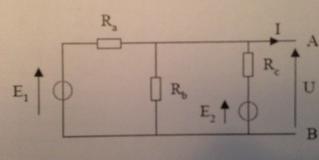

Je suis bloqué sur un exercice concernant les modèles équivalents de thévenin et norton, le voici:
on ne voit pas tout mais voici les données:
E1= 5V; E2=10V; Ra=100
; Rb=50 et Rc=1000.
On me demande d'abord de déterminer et représenter les modèles équivalents de Thévenin et de Norton du dipôle (AB), pourriez vous m'aider?
Merci d'avance pour votre aide.
Edit Coll : image placée sur le serveur de l'
Merci d'en faire autant la prochaine fois !

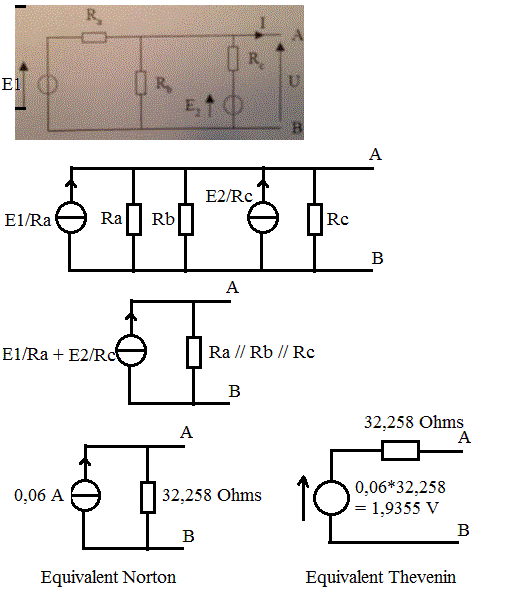

Ahhh merci beaucoup pour cette aide précieuse et très claire, j'ai chercher comment tu avais trouver 32,258 Ohms car je n'avais pas encore traiter une Req de 3 résistances en parallèles et j'ai trouver.
(Req= RaRbRc/RaRb+RbRc+RcRa).
Donc je te remercie grandement !
La question suivante est de tracer la caractéristique U(I) correspondante donc pas de difficulté (juste une droite à dessiner), puis ensuite la question est:
On branche entre A et B une résistance R.
Calculer R pour avoir U= 1V à ses bornes.
Pour moi il faut faire: 1= 0.06xR soit R= 1/0.06= 16.67 c'est bien ça?
Merci.
Tension sur une charge R branchée entre A et B :
U = 1,9355 * R/(R+32,258)
U = 1 V donne : (R+32,258) = 1,9355 * R
R = 32,258/0,9355 = 34,5 ohms (arrondi)
Sauf distraction.
