Bonjour,

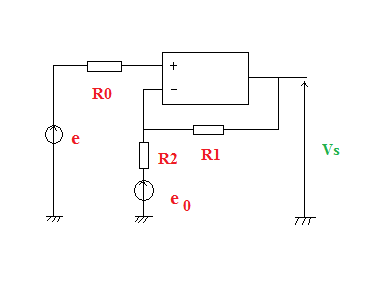

J'ai le circuit ci-dessous comprenant un A.O idéal fonctionnant en régime linéaire :
Exprimer Vs en fonction de Ro, R1, R2, e0 et e.
Réponses :
Th. de Millman à l'entrée + de l'A.O :
V+ = e
Th. de Millman à l'entrée - de l'A.O :
Or l'A.O fonctionne en régime linéaire donc V+ = V-
<=>
Cette expression permet de trouver Vs en fonction des données.
Est-ce que je me trompe ?
Merci d'avance pour la vérification
Merci
Puis-je te soliciter pour un troisième circuit (je suis en train de faire le schéma sur paint et ça prend du temps )
est-ce que cette résolution est correcte?
V+=V-=e
si i est le courant dans R1,R2
V-=e0 -R2.i=e
i=(e0-e)/R2
Vs=eo-(R2+R1)i
j'aurais pu écrire une ligne de plus,en remplaçant i par l'expression en fonction de eo,e,R2
vs=eo-(R2+R1).(eo-e)/R2
en développant ,on retrouve ton résultat.
donc ça va.
