bonjour pouvez vous m'aidez a faire cette exercice svp
On considere un éléctrolyseur à éléctrodes en ferronickel contenant une solution d'hudroxyde de soduim.
1)étude energetique
déterminer le domaine dans lequel cette caractéristique peut etre linéarisée. etablir l'equation de la droite.en déduire la force contre electromotrice E' et la résistance interne r' de l'electrolyseur.
donnée: R= 10 ohm
U(V) | 0 | 0,5 | 1,0 | 1,5 | 1,6 | 1,7 | 1,8 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 |
I(A) | 0 | 0 | 0 | 0 | 0,02 | 0,03 | 0,05 | 0,10 | 0,29 | 0,50 | 0,71 | 0,92 | 1,10 | 1,32 |
Bonsoir
Commence par faire une représentation graphique de ton tableau (U en fct de I sur papier millimétré par ex) la zone linéaire va te sauter aux yeux. Après c'est des math.
Courage
wagami
au cas où tu aurais oublié, U fct de I veux dire U en ordonnée (vertical) et I en abscisse (horizontal)
Bonjour,
Non, je ne te demandais pas le symbole mais sa modélisation !! C'est à dire, ramener l'électrolyseur à des composants dont tu connais leurs caractéristiques.

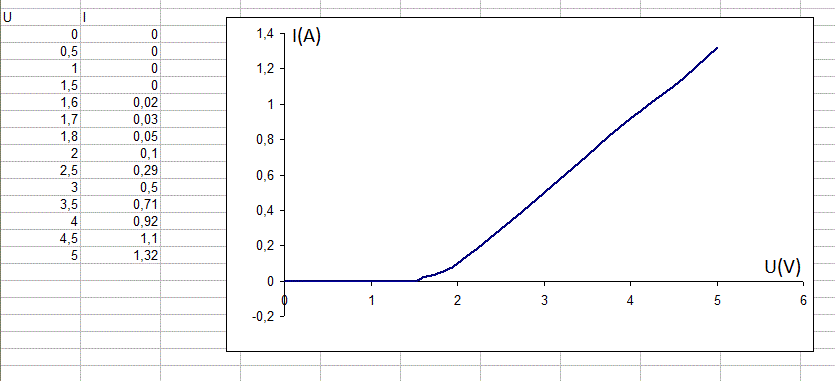

En regardant le graphe, on peut estimer que la caractéristique de l'électrolyseur peut être assimilée à une droite au moins pour i dans [0,1 ; 1,32]
Et donc il reste à trouver les valeurs de E' et r' pour que U(i) = E' + r'.i
sachant que U(0,1) = 2 et U(1,32) = 5 ?
... mais pour déjà arriver à ce que j'ai écrit, il faut comprendre et retenir ce qu'il y a dans le cours.
Sinon tu perds ton temps.
https://www.ilephysique.net/sujet-dosage-d-une-solution-de-dioxyde-de-soufre-240635.html
Relis ce cours qui te donnera la modélisation de l'électrolyseur (qui est un récepteur)
Va lire la partie intitulée Elecrolyseur sur cette fiche : Généralités sur les récepteurs et les générateurs
2)
cet electrolyseur est associé en série avec une source de tension de force eloctromotrice E et une resistance R
(on prendra pour les calculs E'=1,8Vet r'=2;5 ohm)
a) calculer l'intensité du courant dans le circuit dans les 2 cas suivants:
1.E=1.0v
2.E=7.0V
B)dans le cas ou E=7V exprimer puis calculer:
-la puissance électrique recue par l'electrolyseur ;
-l'energie électrique recue pendant 10minutes de fonctionnement
-l'énergie cédée par le générateur au circuit pendant la meme durée
-le rendement de l'électrolyseur
donnée: R=10 ohm
Hello!
Alors, pour ta partie 2, le a)
J'utiliserai cette formule-ci pour trouver l'intensité: I = E/R(eq), R(eq) qui est égal à: R(eq)= r'+r+RIci, on connait r' (2,5) et R (10) par contre on connaît pas "r" mais je suppose qu'on n'en a pas besoin puisqu'il n'y qu'un seul electrolyseur et une résistance.
Ce qui nous donne R(eq) = 12,5
On a 2 cas, E = 7,0 V et E = 1,0 V .. Il te reste plus qu'à faire le calcul.
Pour le b), c'est juste des histoires de formules! Feuilletes ton cours tu trouveras je pense. Par contre pour l'énergie cédée par le générateur je vois pas trop.; Peut-être utiliser We = (Vp-Vn)It mais ils nous donnent pas de données pour le générateur ou alors je ne sais pas comment m'y prendre.

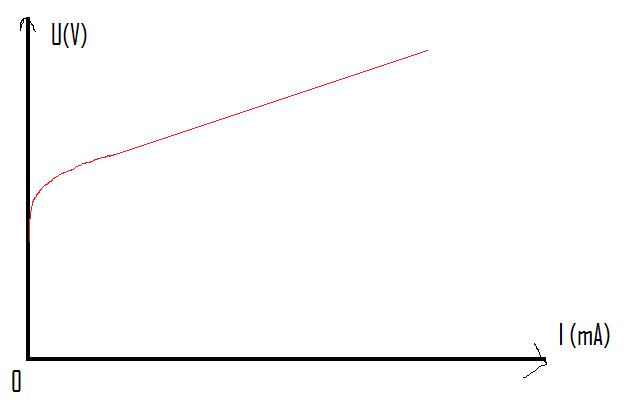

@J-P, je pense que tu t'es trompé dans ton graphique, parce qu'il n'est pas caractérisque d'un électrolyseur.. C'est I(mA) dans les abscisses et U(V) dans les ordonnées. Je pense, hein!
