bonjour, voila j'ai un mini problème sur un exercice d' electricité en physique... j'aurais donc besoin de votre aide. voila l'énoncé:
On fait débiter une pile 4.5 V du commerce dans un resistance variable. On mesure la tension U aux bornes de la pile et l'intensité I dans le circuit. Les résultats sont les suivants : (sous forme d'un tableau)
U(v) = I(mA)
4.48 = 41.4
4.47 = 44.6
4.47 = 50.6
4.46 = 56.2
4.45 = 61.3
4.42 = 76.7
4.40 = 91.7
4.35 = 116
4.28 = 155

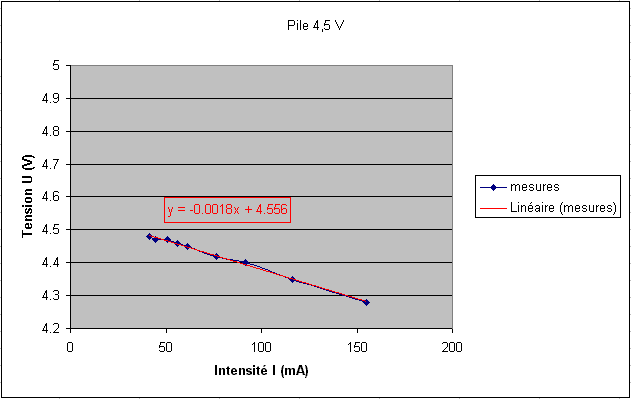

2-le graphique de U en fonction de I donne une foction affine déccroissante.
3-Déterminer la fem E de la pile et sa resistance interne r. Exprimer alors U en fontion de I.
Donc pour trouver E, je regarde sur le graphique quand I vaut 0, j'obtient E=4.5V; mais pour r il faut que je calcule le coefficient directeur de la droite??
4-On suppose que la caractéristique intesité-tension de la pile reste identique lorqu'on remplace la resistance variable par une ampoule. L'amperemetre est retiré du circuit. Le voltemètre indique une tension de 4.24V
a- calculer la valeur de l'intensité I du courant dans le circuit.
Il faut que j'utilise U=E-rI ???
merci d'avance pour votre
Bonjour,
Réponses : oui et oui
U = E - rI
E est bien l'ordonnée à l'origine pour I = 0
-r est bien le coefficient directeur négatif puisque la fonction affine est décroissante
question 4 :
U = E - rI
donc
I = (E - U) / r
Et on fermera les yeux sur la légère extrapolation...
Bonjour et merci à kiko21
Mes réponses "oui et oui" concernaient les deux questions posées :
. le coefficient directeur de la droite
. la recherche de l'intensité dans la lampe
Mais... je n'ai pas fait le graphique et je n'ai pas vérifié la valeur de la f.e.m.
Merci donc à kiko21 de l'avoir fait !
ah dacor por l'autre exercice, je ne le referais plus
et pour la f.é.m, je n'ai fais qu'un graphique sur les gros carreaux de mon cahier, donc je ne pouvais pas voir si c'étais 4.556V ou 4.5V... mais je te remercie quand meme
Si tu prends en ordonnée 1cm pour 0,1 volt entre 4,2 et 4,7 volts, cala fait 5 cm de haut et c'est très précis.
Prends 10 cm pour 200 mA en abcisse.
Voilà...
A+, KiKo21.
