Bonjours, j'ai des difficulté au niveau de la physique plus précisément à la réfraction de la lumière et du prisme, merci de bien vouloir m'aider.
Un prisme représenté a pour section droite un triangle isocèle de somment A, d'angle au sommet â=30°.Un rayon laser arrive orthogonalement à la face d'entré du prisme en verre, d'indice Nverre. On note i la valeur de l'angle d'incidence r celle de l'angle réfracter.
1.J'ai réussit.
2. Calculer l'angle de réfraction r lors de cette première réfraction sur le dioptre aire/verre (dioptre aire/verre = surface de séparation entre l'aire et le verre) .
3. Déterminer alors , à l'aide de considération géométrique simple, la valeur de l'angle d'incidence i' lorsque le rayon laser est réfracter d'un angle de 50°.
4. Tracer le rayon laser après cette réfraction.
5. Calculer l'indice du verre constituant le prisme pour rayon laser de longueur d'onde dans le vide=630nm.
Bonjour,
J'ai un problème avec l'énoncé...
"Un rayon laser arrive orthogonalement à la face d'entrée du prisme en verre"
Et
"On note i la valeur de l'angle d'incidence, r celle de l'angle réfracté"
"orthogonalement" ==> i = 90° ??
"1.J'ai réussi" ==> C'était quoi la 1ère question ?

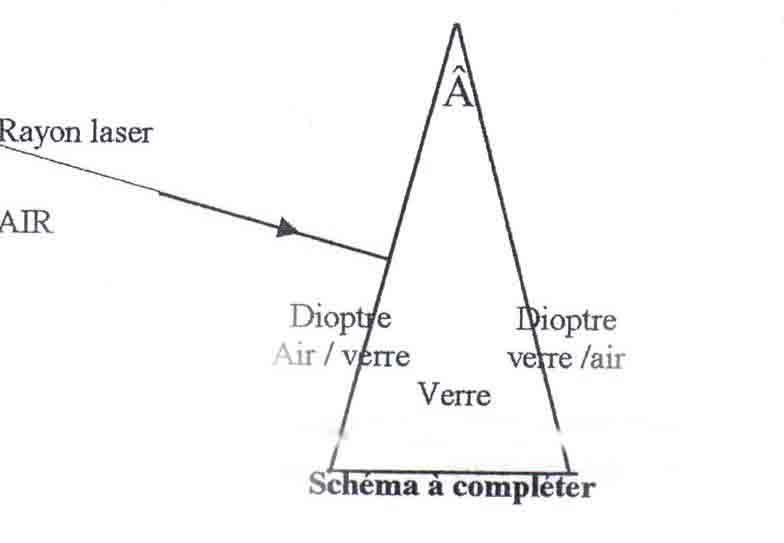

Je suis désoler mais il y a une figure détailler avec l'énoncer,
la 1. Énoncer la loi de Descartes lors du passage du rayon laser de l'aire ,d'indice N aire dans le prisme en verre , d'indice N verre on note i la valeur de l'angle d'incidence et r celle de l'angle réfracter.
Bon, oublions "orthogonalement"...
Mais j'ai un peu de mal avec la 2...
En effet, calculer r ne connaissant ni i, ni nverre (nair = 1), ça me paraît difficile ou quelque chose m'a échappé...
Sauf, bien sûr, établir la formule littérale (mais quand on a répondu à la première question, c'est presque évident)
L'angle d'incidence i', c'est l'angle d'incidence sur la 2ème face du prisme (dans le sens verre-air) ?
Je comprend que vous avez des difficulté, moi aussi c'est pour ça que je me suis retourner vers le forum.
Normalement, pour les prismes, on a r + i' = A
Mais, là, si A = 30° et r = 50°, ça ne marche pas...
Il me faudrait la figure parce qu'il y a quelque chose qui m'échappe...
J'arrive pas a l'attacher ici et de mettre ans les dimensions voulu, comment je dois faire s'il vous plaît.
Je suppose que la figure est dans un livre...
Il faut donc scanner l'image avec une assez faible résolution et il faut la mettre en format jpeg (.jpg).
Il faut éventuellement diminuer la taille du fichier et/ou de l'image pour qu'il fasse 200 à 300 ko.
Il faut utiliser l'icône " Img " sous le cadre de réponse pour la mettre sur le site.
Il faut que l'image fasse 7 à 8 cm de long sur à peu près autant de large...
Cela nécessite de connaître un peu le traitement d'image mais à peine...
"2. Calculer l'angle de réfraction r lors de cette première réfraction sur le dioptre aire/verre (dioptre aire/verre = surface de séparation entre l'aire et le verre) ."
Le rayon arrivant orthogonalement sur le dioptre air/verre (i = 0), n'est pas dévié (r = 0).
L'angle d'incidence i' sur le dioptre verre/air fait 60°.
Je peux t'expliquer pourquoi si tu ne trouves pas tout(e) seul(e)...
je pense qu'il faut utiliser la formule N1xsini1 = N2xsinr2 ?Le laser un une lumière monochromatique.
Non car on ne connaît pas l'indice du verre (on le demande dans la dernière question).
La question 3 est particulièrement nébuleuse...
Je suppose que i' est l'angle d'incidence sur le dioptre verre/air. Le rayon réfracté avec un angle de 50°, je suppose que c'est le rayon qui sort dans l'air.
Pour i', c'est une histoire de triangle rectangle avec l'un des angles °. Donc l'autre angle aigu qui est i', est égal à 60°.
Je ferai un schéma si nécessaire (mais pas ce soir, il est trop tard)
Oui,et merci encore de m'aider, si vous pouvez faire le schéma pour que je vois plus claire dans vos explication.

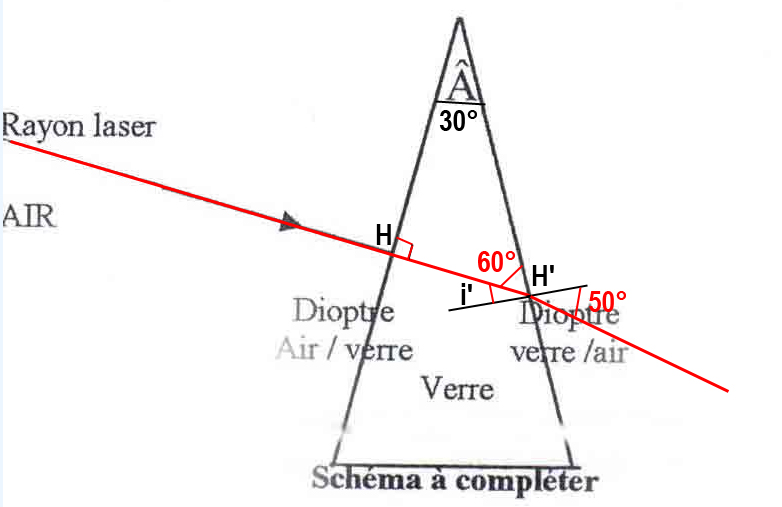

Oui, je te fais un schéma, surtout que je me suis trompé... L'angle i' est le complémentaire c'est-à-dire 30°... A tout de suite, le temps de faire le schéma...
Donc le triangle AHH' est rectangle par hypothèse (rayon orthogonal).
Donc °
L'angle i' est l'angle entre la normale et le rayon, donc l'angle complémentaire de .
L'angle i' est donc égal à 30°.
On peut aussi le faire par les angles à côtés perpendiculaires.
Il est normal que l'angle de réfraction (50°) soit plus grand que l'angle d'incidence i' (30°) puisqu'on passe d'un milieu plus réfringent (verre) à un milieu moins réfringent (air).
Et pour calculer l'indice du verre, je pense que tu sais comment faire...
Bonjour, je cherche une personne pour m'aider pour une question où j'ai du mal.
Voici la question :
4. Pour confirmer ce résultat, les scientifiques utilisent un spectromètre. Après avoir placé l'échantillon dans
l'appareil, on obtient le spectre de l'échantillon que l'on compare aux spectres déjà connus.
Celui de l'échantillon ne comporte qu'une seule couleur. De quel genre est la lumière émise par l'échantillon ?
Merci d'avance.
Bonne journée.
Normalement, il faut ouvrir un topic spécial pour cette question. C'est la règle du forum...
"Celui de l'échantillon ne comporte qu'une seule couleur. De quel genre est la lumière émise par l'échantillon ?"
==> lumière monochromatique
Merci je ne maitrise pas bien encore le site ^^', merci du conseil et pour la reponse.
Tu me sauve la vie !
Un grand merci à toi !
Bonne journée à Bientôt.
soussi, je vais corriger une faute de français parce que c'est, en plus, un contre-sens.
"je c'est comment faire"==> "je sais comment faire"...
C'est le verbe savoir, pas le verbe être... "je c'est" en français, ça n'a aucun sens...
Pour ne pas faire de fautes, il ne faut pas faire attention seulement pendant les cours de français, il faut faire attention tout le temps.
Je sais que, sur un écran, il est plus facile de faire des fautes que sur une feuille de papier où l'on écrit mais celle-là est très "grosse"...
Tu as utilisé n1 sin i1 = n2 sin i2, je suppose...
Donc, ici, ça donne nverre sin i' = nair sin r'
avec
nair = 1
i' = 30°
r' = 50°
et nverre que l'on cherche...
Donc
nverre = sin r' / sin i'
Es-tu d'accord avec ça ?
Cela ne donne pas 1,33...
Oui, donc j'ai refais les calcule se qui ne donne de l'indice du verre 0.652 ? Es que j'ai bon?!(j'ai fait aussi arcsin qui ne donne 40.69°)
Je n'arrive pas à comprendre comment tu fais le calcul ...
Pourquoi un "arcsin" ?
r' = 50° => sin r'= 0,7660444
i' = 30° => sin i' = 0,5
nverre = sin(50°) / sin(30°) = 1,532
Si on tient compte des chiffres significatifs (2)
nverre = 1,5
Vérifie si ta calculatrice est bien en degrés...
