Bonjour,
Dans le cadre d'une préparation de TP, je dois faire l'étude d'un montage à base d'ampli op. N'étant pas à l'aise sur ce cours, j'aimerais avoir l'aide de ceux qui voudront bien.

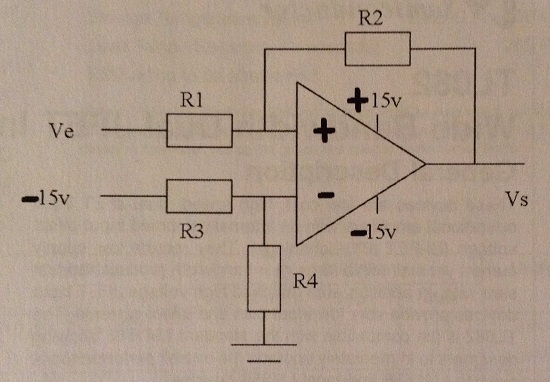

Voici le montage que je dois étudier :
javascript:void(0)
Je dois donner la fonction réalisée par le montage et calculer les paramètres de la fonction. Enfin, je dois proposer un moyen de visualiser directement la caractéristique du montage à l'oscillo.
Merci d'avance de votre aide.
Contre réaction positive.
Montage comparateur avec hystérésis.
La sortie ne peut être que à -15 V ou à + 15 V (si ampli parfait, sinon, on doit compter sur des tensions de déchet).
V- = -15 * R4/(R3+R4)
V+ = Ve + (Vs-Ve).R1/(R1+R2) = (Ve.R2 + Vs.R1)/(R1+R2)
Avec Vs qui ne peut-être que soit -15 V, soit + 15 V.
Si V+ > V-, alors Vs = + 15 Volts
Si V+ < V-, alors Vs = - 15 Volts

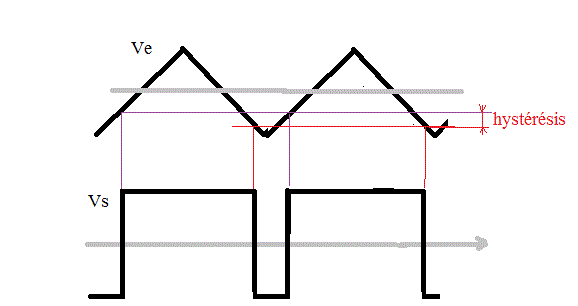

Il faut évidemment tenir compte que V+ dépend de Vs... ce qui crée un hystérésis au comparateur.
Merci.
Pour ce qui est du montage permettant de visualiser la caractéristique à l'oscillo... Une idée ?
